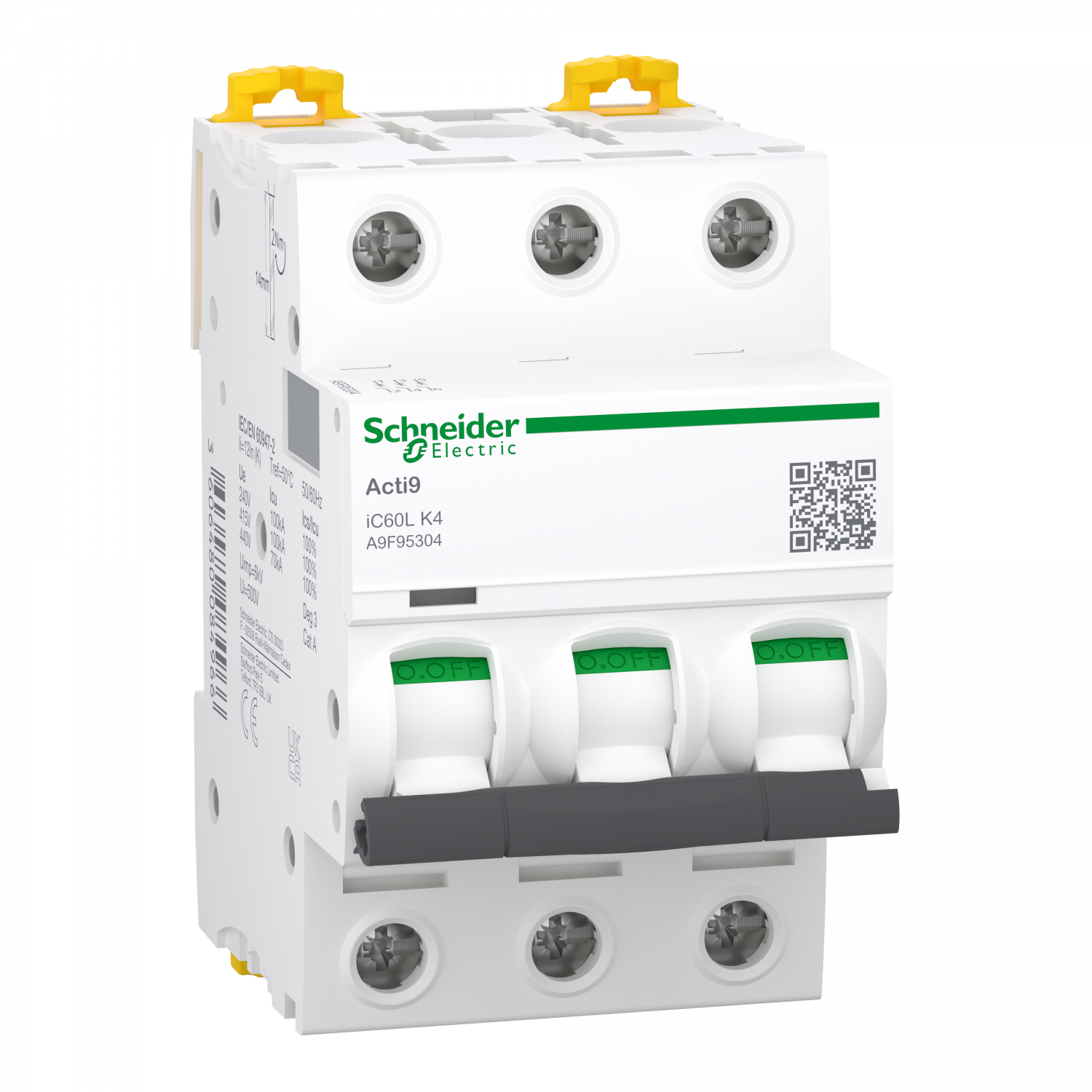

Acti9 iC60L - Disjoncteur - 3P - 4A - Courbe K - 400Vac - 15000A/100kA SCHNEIDER ELECTRIC A9F95304
Référence : H2103600603
Référence web : D557-A570302
Référence fabricant : A9F95304
Référence web : D557-A570302
Référence fabricant : A9F95304
Acti9 iC60L - Disjoncteur - 3P - 4A - Courbe K - 400Vac - 15000A/100kA
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Ce disjoncteur Acti9 iC60L est dédié aux applications tertiaires. En version 3P 4A en Courbe K, son pouvoir de coupure assigné est de 15000A (EN 60898-1) et de 100kA (EN 60947-2) sur des réseaux 400Vca.
Documentations techniques
Fiches technique
Détails techniques
| type de tension | AC/DC |
| profondeur d'encastrement | 44,5 |
| calibre/courant nominal assigné (In) | 4 |
| tension assignée (Ue) | 400 |
| fréquence | 50,0 60,0 |
| caractéristique de déclenchement (type/courbe) | K |
| tension d'isolement assignée (Ui) | 500 |
| classe de limitation d'énergie (I²t) | 3 |
| catégorie de surtension | 4 |
| degré de pollution | 3 |
| largeur en nombre de modules | 3 |
| antidéflagration | Non |
| puissance dissipée | 2,4 |
| indice de protection (IP) | IP20 |
| nombre de pôles protégés | 3 |
| pôle neutre sectionné simultanément | Non |
| section de raccordement cable rigide | 1,0 25,0 |
| section de raccordement cable souple | 1,0 16,0 |
| température ambiante en fonctionnement | -35,0 70,0 |
| montage encastré | Non |
| produits auxiliaires associables | Oui |
| nombre de pôles (total) | 3 |
| pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) | 15 |
| pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) | 15 |
| pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) | 100 |
| pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) | 100 |
| tension assignée de tenue aux chocs (Uimp) | 6 |
| Gamme | Acti9 ic60 |
| Type de produit | Disjoncteurs ic60l |
