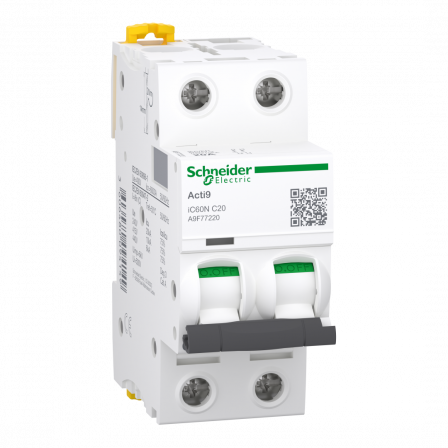

Acti9 iC60N disj 2P 20A crbe C

Acti9 iC60N disj 2P 20A crbe C SCHNEIDER ELECTRIC A9F77220

Voir les documents Voir les détails techniques

Références

210361494

Web : D557-A152674

Fabricant : A9F77220

Documents

Description

Ce disjoncteur Acti9 iC60N est dédié aux applications tertiaires. En version 2P 20A en Courbe C, son pouvoir de coupure assigné est de 6000A (EN 60898-1) et de 10kA (EN 60947-2) sur des réseaux 400Vca.

Détails techniques

type de tension	AC/DC
profondeur d'encastrement	44,5
calibre/courant nominal assigné (In)	20
tension assignée (Ue)	400
fréquence	50,0 60,0
caractéristique de déclenchement (type/courbe)	C
tension d'isolement assignée (Ui)	500
classe de limitation d'énergie (I²t)	3
catégorie de surtension	4
degré de pollution	3
largeur en nombre de modules	2
antidéflagration	Non
puissance dissipée	2,4
indice de protection (IP)	IP20
nombre de pôles protégés	2
pôle neutre sectionné simultanément	Non
section de raccordement cable rigide	1,0 25,0
section de raccordement cable souple	1,0 16,0
température ambiante en fonctionnement	-35,0 70,0
montage encastré	Non
produits auxiliaires associables	Oui
nombre de pôles (total)	2
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn)	6
pouvoir de coupure assigné selon EN 60898 à 230 V (Icn)	6
pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu)	20
pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu)	10
tension assignée de tenue aux chocs (Uimp)	6
Gamme	Acti9 ic60
Type de produit	Disjoncteurs ic60n
