Bride de serrage DIN6316 6,6x60mm AMF 33920007

Référence web : A589-C604570
Référence fabricant : 33920007

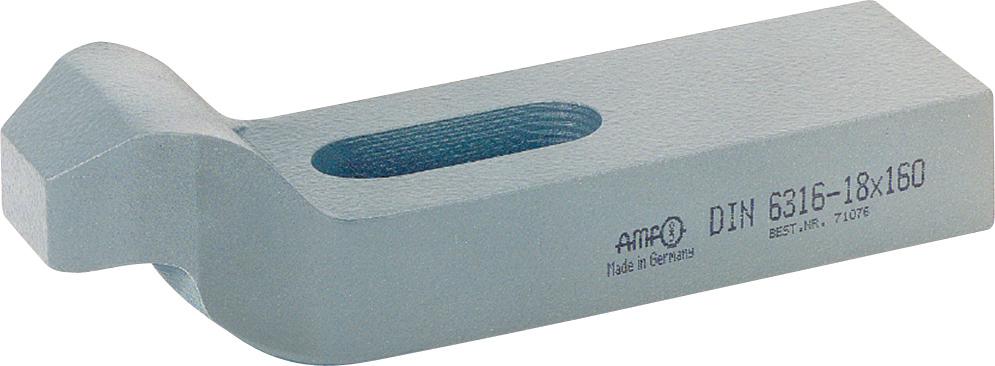

Bride de serrage contre-coudée - AMF. Modèle : en acier traité, peint. À faces de serrage et d'appui planes et parallèles. . Applications : les brides peuvent être combinées avec divers supports et s’adapter ainsi aux différentes formes et dimensions des pièces à usiner.

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

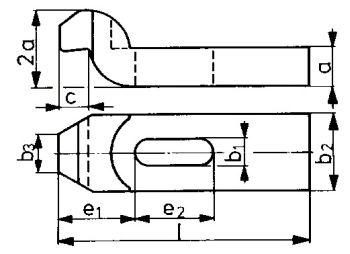

Détails techniques

Largeur de fente b1 (mm)	6,6
Longueur l (mm)	60
pour vis	M6
a (mm)	10
b2 (mm)	20
b3 (mm)	10
c (mm)	8
e1 (mm)	22
e2 (mm)	20
WGNr.	W342
Nom de la marque	AMF
Nom du fabricant	Andreas Maier GmbH & Co. KG
Numéro d’article du fabricant	71027

Produits similaires

	Largeur de fente b1 (mm)	Longueur l (mm)	pour vis	a (mm)	b2 (mm)	b3 (mm)	c (mm)	e1 (mm)	e2 (mm)
Bride de serrage DIN6316 11x100mm FORMAT 39200011 Référence web : A589-A024901 Référence : 330020099 Détails	11	100	M10	15	30	15	12	36	32
Bride de serrage DIN6316 11x100mm AMF 33920011 Référence web : A589-C605261 Détails	11	100	M10	15	30	15	12	36	32
Bride de serrage DIN6316 14x125mm FORMAT 39200014 Référence web : A589-A024902 Référence : 330020100 Détails	14	125	M12/M14	20	40	20	16	44	40
Bride de serrage DIN6316 14x125mm AMF 33920014 Référence web : A589-A586625 Référence : B3300200502 Détails	14	125	M12/M14	20	40	20	16	44	40
Bride de serrage DIN6316 18x160mm FORMAT 39200018 Référence web : A589-A510257 Référence : B3300200438 Détails	18	160	M16/M18	25	50	25	20	51,5	50
Bride de serrage DIN6316 18x160mm AMF 33920018 Référence web : A589-C615286 Détails	18	160	M16/M18	25	50	25	20	51,5	50
Bride de serrage DIN6316 22x160mm FORMAT 39200022 Référence web : A589-A338866 Référence : G3300200032 Détails	22	160	M20/M22	30	60	30	24	59	55
Bride de serrage DIN6316 22x160mm AMF 33920022 Référence web : A589-C615884 Détails	22	160	M20/M22	30	60	30	24	59	55
Bride de serrage DIN6316 6,6x60mm FORMAT 39200007 Référence web : A589-C603619 Détails	6,6	60	M6	10	20	10	8	22	20
Bride de serrage DIN6316 9x80mm FORMAT 39200009 Référence web : A589-A609309 Référence : B3300200518 Détails	9	80	M8	12	25	12	9	27,5	25
