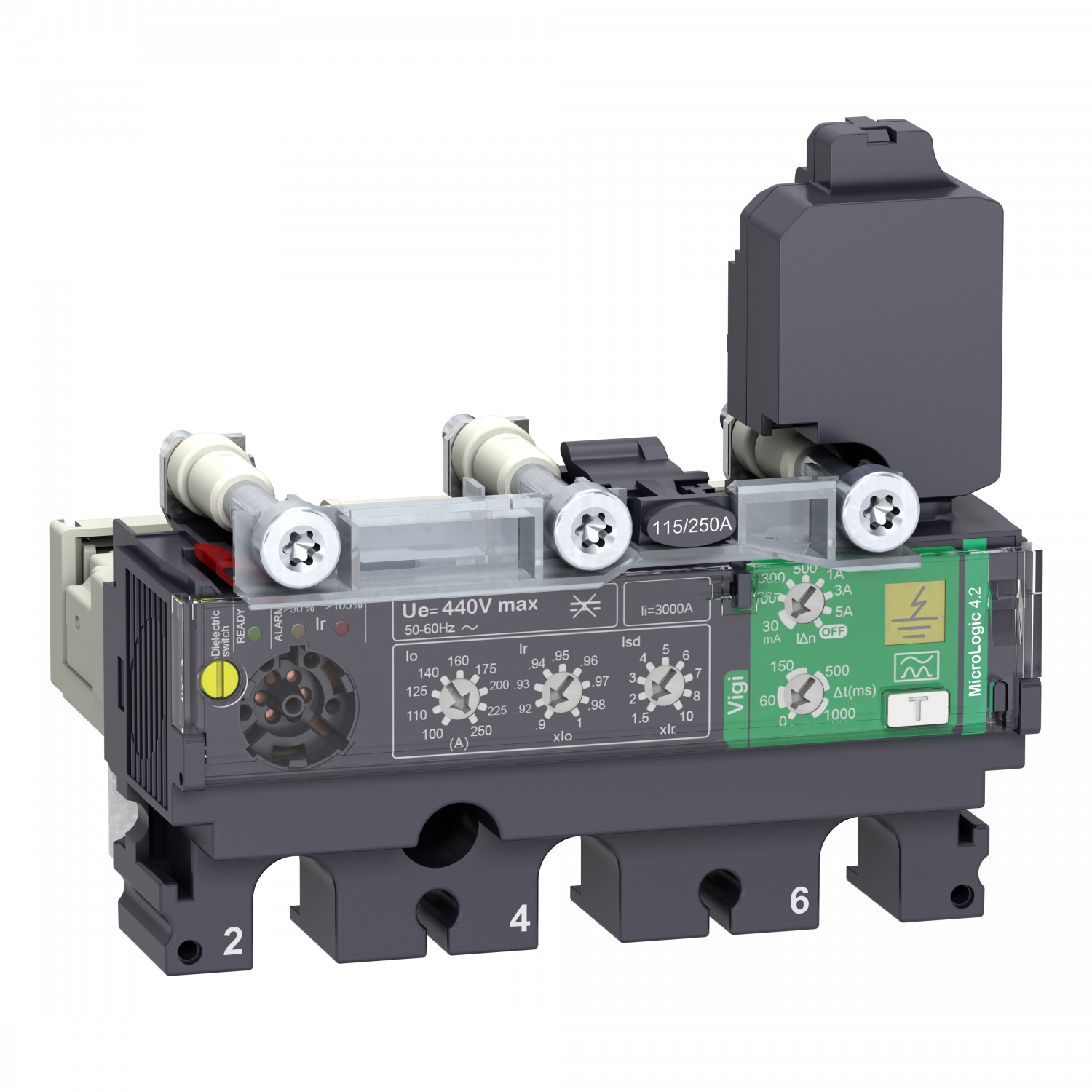

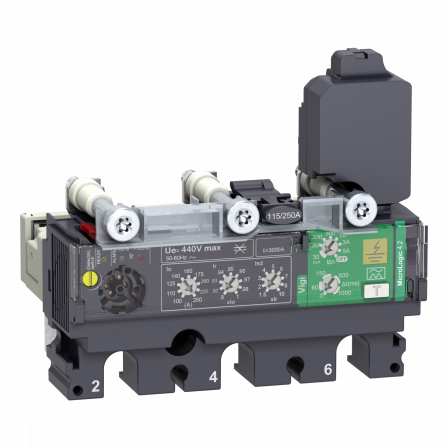

ComPacT NSX - Déclencheur MicroLogic 4.2 Vigi 40A - 3P3D pour NSX100-250 SCHNEIDER ELECTRIC C1034V040
Référence web : D557-C564617
Référence fabricant : C1034V040
Référence fabricant : C1034V040
ComPacT NSX - Déclencheur MicroLogic 4.2 Vigi 40A - 3P3D pour NSX100-250
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Le déclencheur électronique MicroLogic 4.2 Vigi est un appareil à composer avec un bloc de coupure de la gamme ComPacT NSX. D'un calibre 40A, en 3P3D, ce dispositif assure une protection de surcharge long-retard et instantanée.
Documentations techniques
Fiches technique
Détails techniques
| largeur | 104,7 |
| hauteur | 96,9 |
| profondeur | 90,3 |
| nombre de contacts auxiliaires à fermeture | 0 |
| nombre de contacts auxiliaires à ouverture | 0 |
| courant permanent nominal (Iu) | 40 |
| nombre de pôles | 3 |
| fonction déclencheur de court-circuit | retardé |
| réglage de courant du déclencheur de surcharge | 18,0 40,0 |
| alimentation externe requise | Non |
| nombre de contacts auxiliaires à deux directions | 0 |
| type de tension de fonctionnement | AC |
| avec fonction de protection contre les mises à la terre accidentelles | Non |
| courant de commutation assigné | 40 |
| tension de fonctionnement CA 50 Hz | 440,0 440,0 |
| tension de fonctionnement CA 60 Hz | 440,0 440,0 |
| finition de la protection du moteur | déclencheur électronique |
| réglage de l'intensité du déclenchement de court-circuit non retardé | 600,0 600,0 |
| réglage du courant de déclenchement instantané en cas de court-circuit | 27,0 400,0 |
| Gamme | Compact nsx |
| Type de produit | Nsx micro vigi fav vert ou blanc |
