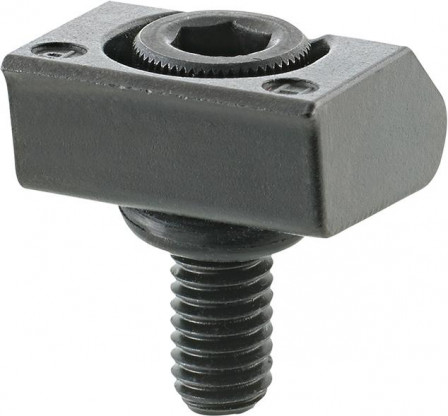

Crampon de bridage Pitbull arête vive acier 37,5 MITEE-BITE 39170360
Voir les détails techniques
Références
Web : A589-C607875
Fabricant : 39170360
Crampon de bridage Pitbull en acier à outils à arête viveApplications : l'arrière de la pince s'appuie vers l'avant et vers le bas en serrant la vis (DIN 912). Ceci produit un effet absolu de plaquage pour l’usinage haute précision de différentes pièces à usiner. En outre, il est idéal pour le serrage de plusieurs pièces à la fois. Le faible encombrement permet l’usinage de plusieurs faces sans arêtes gênant l’outil. Livraison : crampon de bridage avec vis (DIN 912), plaque et anneau torique.En acier à outils, à arête vive pour ébauches (pièces en fonte, à forger ou à scier)
| Filetage | M12 |
| Largeur de serrage (mm) | 38,1 |
| Course de serrage (MM) | 1,9 |
| Cote B H9 (mm) | 38,1 |
| Cote B1 (mm) | 15,2 |
| Cote H (mm) | 19,56 |
| Cote H1 (mm) | 16,3 |
| Cote H2 (mm) | 9,5 |
| Couple de serrage (N·m) | 145 |
| Force de serrage (kN) | 50 |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
Produits similaires
|
|
Filetage | Largeur de serrage (mm) | Course de serrage (MM) | Cote B H9 (mm) | Cote B1 (mm) | Cote H (mm) | Cote H1 (mm) | Cote H2 (mm) | Couple de serrage (N·m) | Force de serrage (kN) |
|---|---|---|---|---|---|---|---|---|---|---|
Crampon de bridage Pitbull arête non vive MS 1,7kNMITEE-BITE IBT 39170300
B3300200524
Référence : B3300200524 Référence web : A589-A621725 Référence fabricant : 39170300 |
M4
|
12,7
|
0,4
|
12,7
|
5,1
|
8,64
|
4,8
|
2,6
|
2,8
|
1,8
|
|
Crampon de bridage Pitbull arête non vive MS 4,2 MITEE-BITE 39170330
A589-C607520
Référence web : A589-C607520 Référence fabricant : 39170330 |
M6
|
19,1
|
0,6
|
19,05
|
7,6
|
11,18
|
7,2
|
3,8
|
5,6
|
4,2
|
Crampon de bridage Pitbull arête non vive acier 16,0 MITEE-BITE 39170320
B3300200563
Référence : B3300200563 Référence web : A589-A663403 Référence fabricant : 39170320 |
M6
|
19,1
|
0,6
|
19,05
|
7,6
|
14,48
|
7,2
|
3,8
|
22,5
|
16
|
|
Crampon de bridage Pitbull arête non vive acier 26,0 MITEE-BITE 39170350
A589-C609396
Référence web : A589-C609396 Référence fabricant : 39170350 |
M10
|
25,4
|
1,2
|
25,4
|
10,2
|
18,03
|
11,4
|
6,3
|
40,5
|
26
|
|
Crampon de bridage Pitbull arête non vive acier 37,5 MITEE-BITE 39170370
A589-C609397
Référence web : A589-C609397 Référence fabricant : 39170370 |
M12
|
38,1
|
1,9
|
38,1
|
15,2
|
19,56
|
16,3
|
9,5
|
145
|
50
|
|
Crampon de bridage Pitbull arête non vive acier 6,6kN MITEE-BITE 39170290
A589-C609398
Référence web : A589-C609398 Référence fabricant : 39170290 |
M4
|
12,7
|
0,4
|
12,7
|
5,1
|
9,9
|
4,8
|
2,6
|
5,6
|
6,6
|
Crampon de bridage Pitbull arête vive acier 16,0 MITEE-BITE 39170310
A589-C607769
Référence web : A589-C607769 Référence fabricant : 39170310 |
M6
|
19,1
|
0,6
|
19,05
|
7,6
|
14,48
|
7,2
|
3,8
|
22,5
|
16
|
|
Crampon de bridage Pitbull arête vive acier 2,8kN MITEE-BITE 39170250
A589-C606509
Référence web : A589-C606509 Référence fabricant : 39170250 |
M2,5
|
9,5
|
0,15
|
9,5
|
3,8
|
6,6
|
3,6
|
1,9
|
1,8
|
2,8
|
|
Crampon de bridage Pitbull arête vive acier 26,0 MITEE-BITE 39170340
A589-C607770
Référence web : A589-C607770 Référence fabricant : 39170340 |
M10
|
25,4
|
1,7
|
25,4
|
10,2
|
18,03
|
11,4
|
6,3
|
40
|
26
|
|
Crampon de bridage Pitbull arête vive acier 37,5 MITEE-BITE 39170360Actuel
A589-C607875
Référence web : A589-C607875 Référence fabricant : 39170360 |
M12
|
38,1
|
1,9
|
38,1
|
15,2
|
19,56
|
16,3
|
9,5
|
145
|
50
|
