Crampon plaqueur 20-22-24-28-30mm FORMAT 39330026

Référence web : A589-C619332
Référence fabricant : 39330026

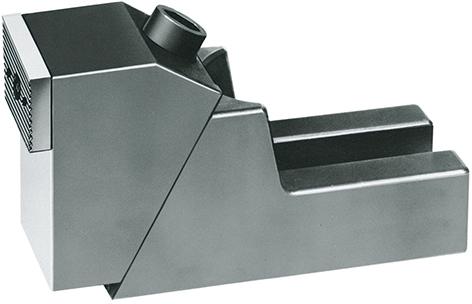

Crampon plaqueur. Modèle : corps de base en fonte malléable, mors de serrage en acier de cémentation, trempé. Modèle haut et stable avec force de plaquage et de serrage élevées. Mors amovibles et réversibles avec une face cannelée et une face lisse. . Applications : pour un serrage latéral de pièces à usiner de grande taille. . Remarque : selon la largeur de la rainure, les boulons forgés en T DIN 787 doivent être commandés séparément.

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

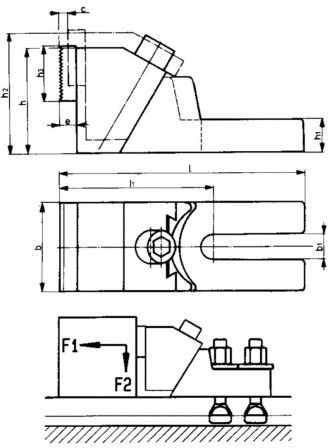

Détails techniques

Largeur de rainure (mm)	20, 22, 24, 28, 30
b (mm)	75
b1 (mm)	26
c (mm)	11
e (mm)	12
h (mm)	100
h1 (mm)	45
h2 (mm)	118
h3 (mm)	40
l (mm)	230
l1 (mm)	138,5
F1 (kN)	25, 25, 32, 32, 36
F2 (kN)	4,5, 4,5, 4,8, 4,8, 5,4
