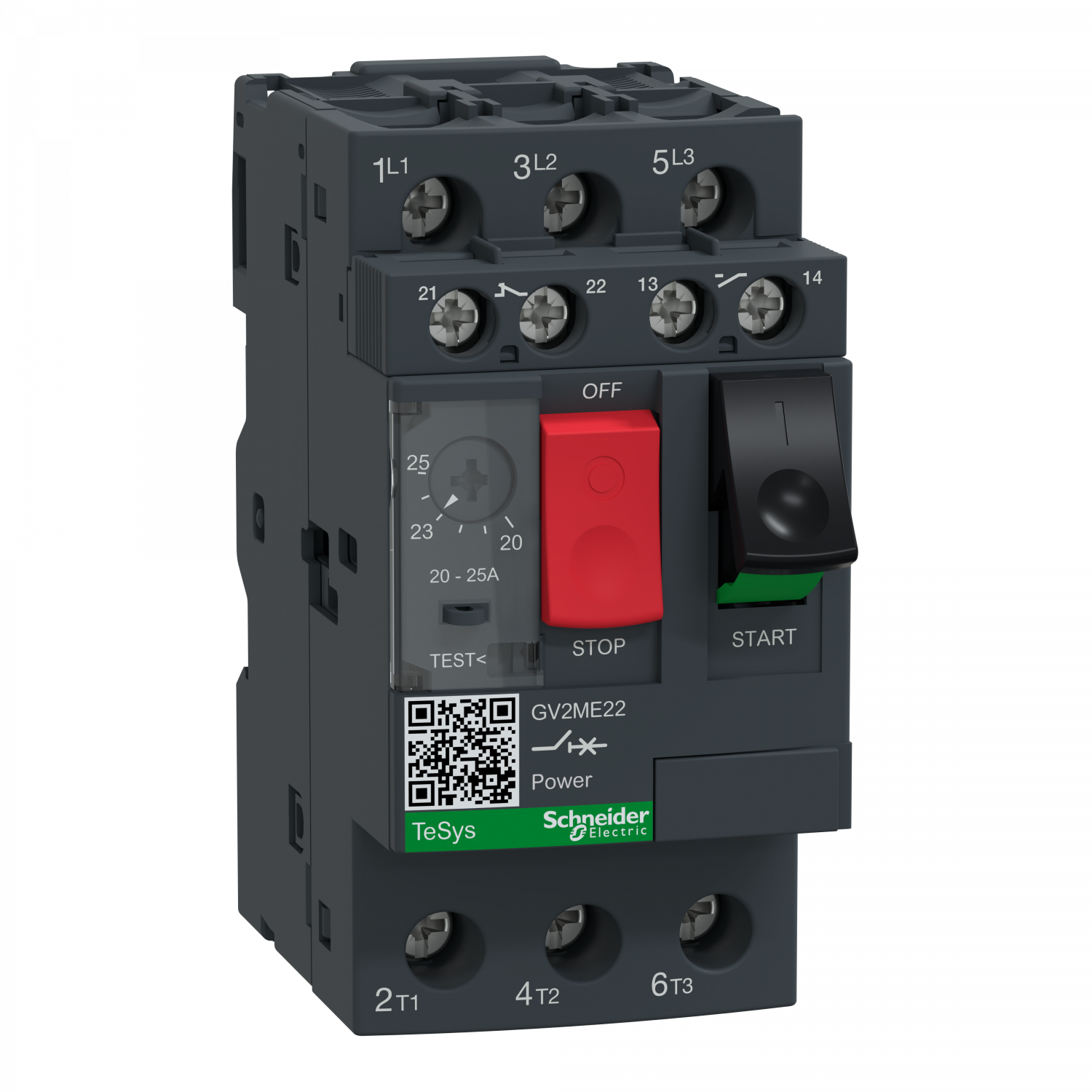

Disjoncteur DISJ.MOT.20-25 plus ADD SCHNEIDER ELECTRIC GV2ME22AE11TQ

Référence web : D557-C536301
Référence fabricant : GV2ME22AE11TQ

Disjoncteur DISJ.MOT.20-25 plus ADD

Conditionnement :

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

TeSys Deca - Disjoncteur moteur - 20/25A plus ADD - 3 pôles - 1NO + 1NF façade - Lot de 20

Documentations techniques

Fiches technique

Détails techniques

largeur	45
hauteur	89
profondeur	78,2
puissance de fonctionnement nominale, AC-3, 400 V	11
avec commutateur auxiliaire intégré	Oui
courant permanent nominal (Iu)	25
avec déclencheur à sous-tension intégré	Non
nombre de pôles	3
tension de fonctionnement normale	690,0 690,0
réglage de courant du déclencheur de surcharge	20,0 25,0
puissance dissipée	2,5
indice de protection (IP)	IP20
avec protection thermique contre la surcharge	Oui
type de raccordement du circuit principal	raccordement à vis
finition de l'élément d'actionnement	bouton-poussoir
technique de déclenchement	thermomagnétique
puissance de fonctionnement nominale, CA-3, 230 V	5,5
courant de commutation de court-circuit limite nominal Icu à 400 V, CA	15
plage de réglage du déclencheur de court-circuit non retardé	327,0 327,0
sensible à une défaillance de phase	Oui
type de construction de l'appareil	appareil complet installé dans un boîtier
Gamme	Tesys gv
Type de produit	Tesys gv2 avec additifs prémontés

Produits similaires

	largeur	type de raccordement du circuit principal	plage de réglage du déclencheur de court-circuit non retardé	courant de commutation de court-circuit limite nominal Icu à 400 V, CA	puissance de fonctionnement nominale, CA-3, 230 V	technique de déclenchement	finition de l'élément d'actionnement	avec protection thermique contre la surcharge
TeSys GV2ME - disj. moteur -0,63..1A - 3P 3d - déclencheur magnéto-thermique SCHNEIDER ELECTRIC GV2ME05 Référence web : D557-A045831 Référence : 210360342 Détails	44,5	raccordement à vis	13,0 13,0	100	0,12	thermomagnétique	bouton-poussoir	Oui
TeSys GV2ME - disj. moteur - 0,63..1A - 3P 3d - déclencheur magnéto-thermique SCHNEIDER ELECTRIC GV2ME053 Référence web : D557-A045832 Référence : 210360343 Détails	44,5	raccordement par borne à ressort	13,0 13,0	100	0,18	thermomagnétique	bouton-poussoir	Oui
TeSys GV2ME - disj. moteur - 0,63..1A - 3P 3d - déclencheur magnéto-thermique SCHNEIDER ELECTRIC GV2ME056 Référence web : D557-A558258 Référence : H2103600581 Détails	45	autre	13,0 13,0	100	0,18	thermomagnétique	bouton-poussoir	Oui
Disjoncteur DISJ.MOT.MTH 0,63-1 SCHNEIDER ELECTRIC GV2ME05TQ Référence web : D557-C535101 Détails	45	raccordement à vis	13,0 13,0	100	0,18	thermomagnétique	bouton-poussoir	Oui
TeSys GV2ME - disj. moteur - 1..1,6A - 3P 3d - déclencheur magnéto-thermique SCHNEIDER ELECTRIC GV2ME06 Référence web : D557-A045833 Référence : 210360344 Détails	45	raccordement à vis	22,5 22,5	100	0,25	thermomagnétique	bouton-poussoir	Oui
TeSys GV2ME - disj. moteur - 1..1,6A - 3P 3d - déclencheur magnéto-thermique SCHNEIDER ELECTRIC GV2ME063 Référence web : D557-A180246 Référence : D2103600136 Détails	44,5	raccordement par borne à ressort	22,5 22,5	100	0,25	thermomagnétique	bouton-poussoir	Oui
TeSys GV2ME - disj. moteur - 1..1,6A - 3P 3d - déclencheur magnéto-thermique SCHNEIDER ELECTRIC GV2ME066 Référence web : D557-C564124 Détails	45	autre	22,5 22,5	100	0,25	thermomagnétique	bouton-poussoir	Oui
Disjoncteur DISJ.MOT.MTH 1-1,6 SCHNEIDER ELECTRIC GV2ME06TQ Référence web : D557-C534867 Détails	45	raccordement à vis	22,5 22,5	100	0,25	thermomagnétique	bouton-poussoir	Oui
TeSys GV2ME - disj. moteur - 2,5..4A - 3P 3d - déclencheur magnéto-thermique SCHNEIDER ELECTRIC GV2ME08 Référence web : D557-A045835 Référence : 210360346 Détails	45	raccordement à vis	51,0 51,0	100	0,75	thermomagnétique	bouton-poussoir	Oui
TeSys GV2ME - disj. moteur - 2,5..4A - 3P 3d - déclencheur magnéto-thermique SCHNEIDER ELECTRIC GV2ME083 Référence web : D557-A295423 Référence : G2104500019 Détails	44,5	raccordement par borne à ressort	51,0 51,0	100	0,75	thermomagnétique	bouton-poussoir	Oui
