DISJONCTeUR MOTEUR 13A

TeSys GV3ME

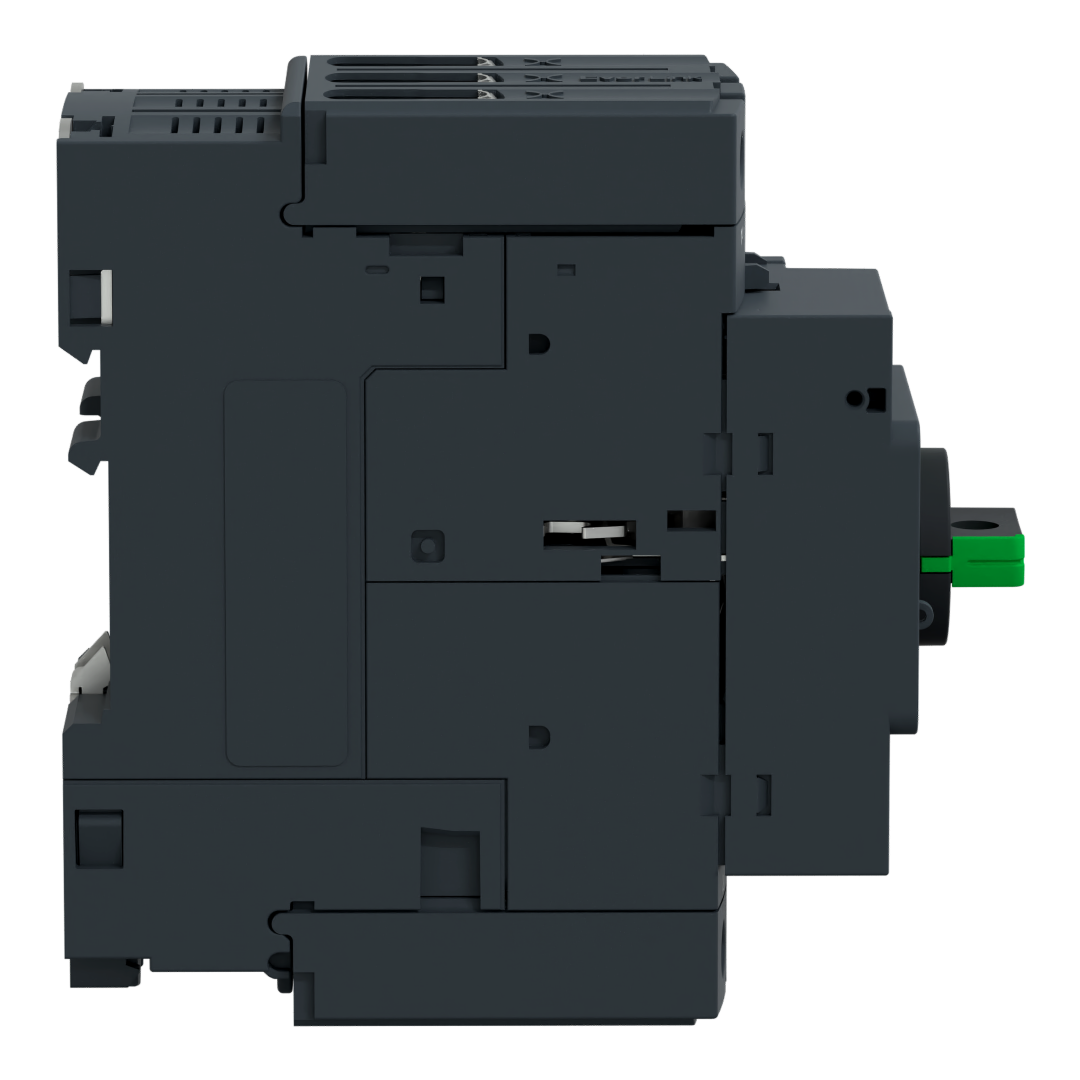

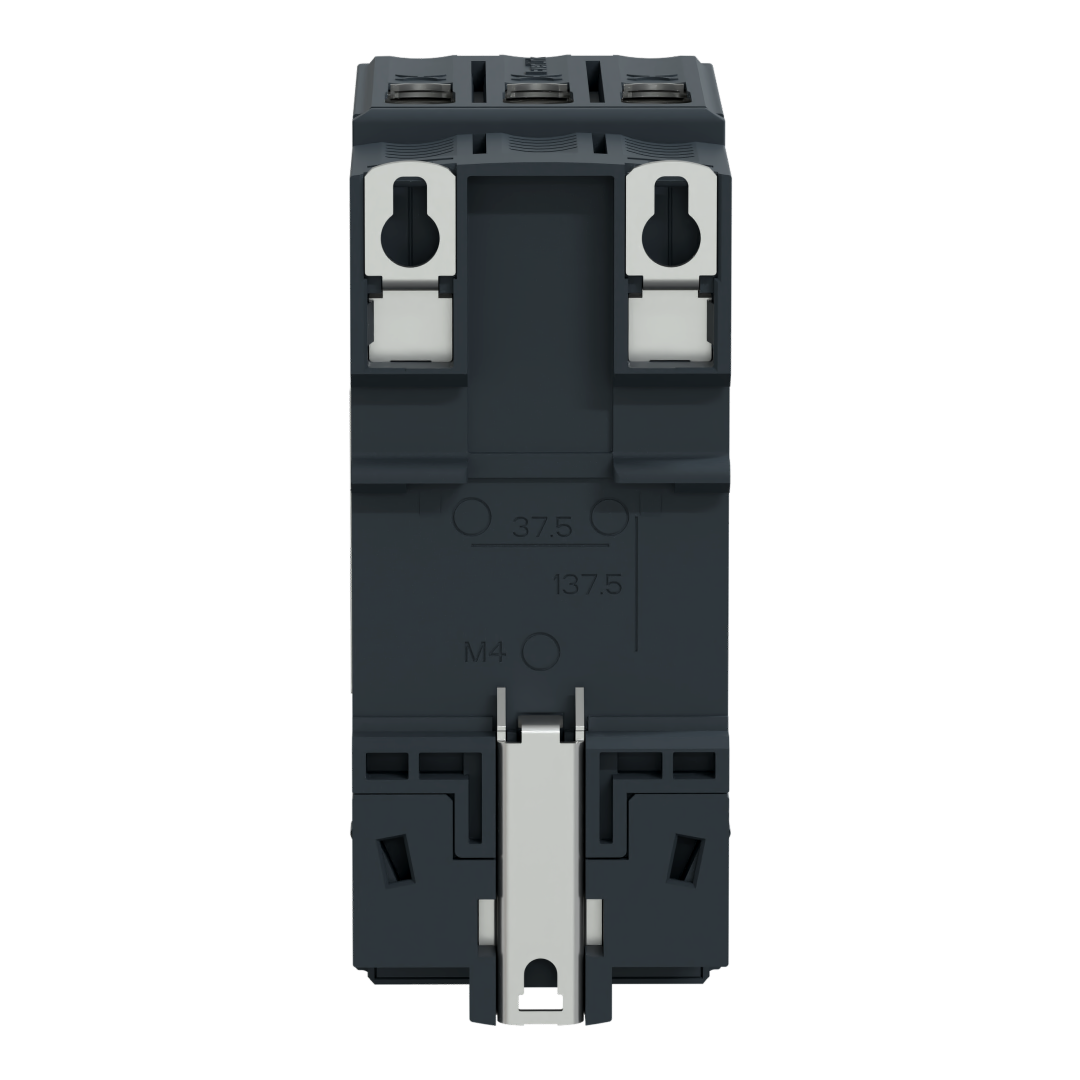

DISJONCTeUR MOTEUR 13A SCHNEIDER ELECTRIC GV3P13

Voir les documents Voir les détails techniques

Références

H2103600079

Web : D557-A127856

Fabricant : GV3P13

Documents

Description

TeSys - disjoncteur moteur magnéto-thermique GV3P - 3P - commande par bouton rotatif - réglage th. 9 à 13A - moteur : 5.5kW à 400/415 V CA 50/60 Hz - courant déclench. magnétique 182A - connecteurs à vis BTR EverLink

Détails techniques

largeur	55
hauteur	132
profondeur	136
puissance de fonctionnement nominale, AC-3, 400 V	5,5
avec commutateur auxiliaire intégré	Non
courant permanent nominal (Iu)	13
avec déclencheur à sous-tension intégré	Non
nombre de pôles	3
tension de fonctionnement normale	690,0 690,0
réglage de courant du déclencheur de surcharge	9,0 13,0
puissance dissipée	8
indice de protection (IP)	IP20
avec protection thermique contre la surcharge	Oui
type de raccordement du circuit principal	raccordement à vis
finition de l'élément d'actionnement	bouton rotatif
technique de déclenchement	thermomagnétique
puissance de fonctionnement nominale, CA-3, 230 V	3
courant de commutation de court-circuit limite nominal Icu à 400 V, CA	100
plage de réglage du déclencheur de court-circuit non retardé	182,0 182,0
sensible à une défaillance de phase	Oui
type de construction de l'appareil	appareil complet installé dans un boîtier
Gamme	Tesys gv
Type de produit	Tesys gv3p - gv3l
