Double cale pour étau force de serrage 2,2kN MITEE-BITE 39170200
Référence web : A589-C605318
Référence fabricant : 39170200
Référence fabricant : 39170200
Double cale pour étau force de serrage 2,2kN
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description

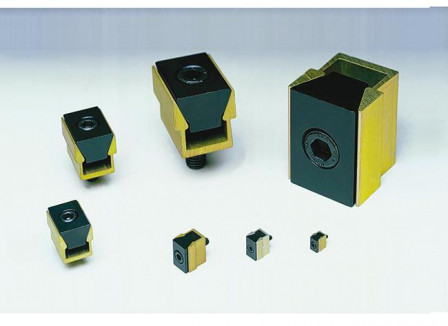

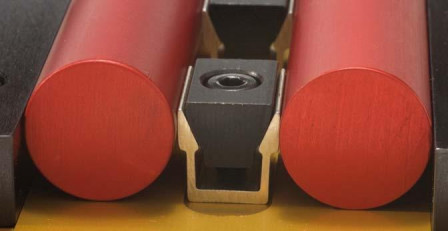

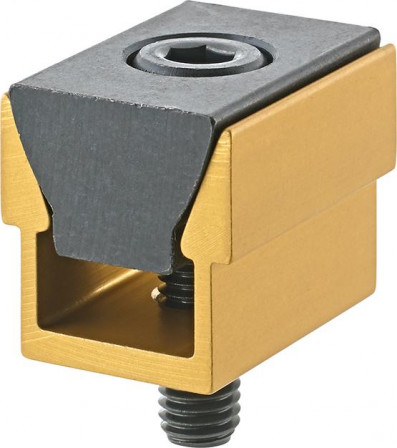

Mors de serrage doubleModèle : profilé d’aluminium revêtu, mors en acier traité. Le faible encombrement permet d’avoir un plus grand nombre de pièces par montage. Applications : un élément de serrage permet de serrer 2 pièces à la fois. Ce dispositif convient en particulier pour les pièces de forme cylindrique ou à angles droits.
Détails techniques

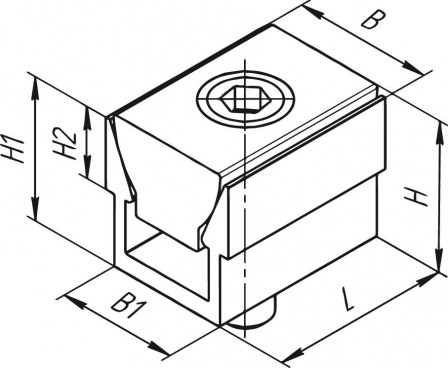

| Largeur B (mm) | 12,3 |
| Écartement max. (mm) | 13,2 |
| Hauteur H (mm) | 14,5 |
| Longueur L (mm) | 15,9 |
| Cote B1 (mm) | 10,4 |

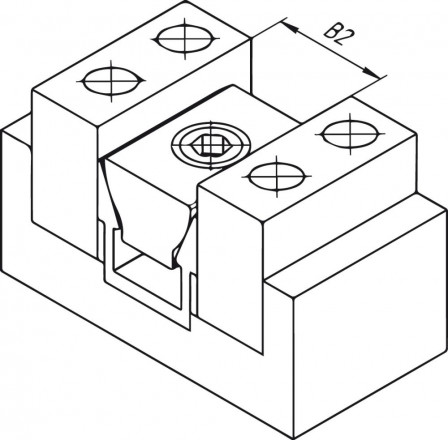

| Cote B2 (mm) | 12,7 |
| Cote H2 (mm) | 5,6 |
| Vis | M4 |
| Cote s/plats (mm) | 3 |
| Force de serrage (kN) | 2,2 |
Produits similaires
| Largeur B (mm) | Écartement max. (mm) | Hauteur H (mm) | Longueur L (mm) | Cote B1 (mm) | Cote B2 (mm) | Cote H2 (mm) | Vis | Cote s/plats (mm) | Force de serrage (kN) | |
|---|---|---|---|---|---|---|---|---|---|---|
Double cale pour étau force de serrage 1,3kN MITEE-BITE 39170190
Référence web : A589-C611831
|
9,1 | 10 | 9,7 | 11,9 | 7,9 | 9,5 | 4,7 | M2,5 | 2 | 1,3 |
|
Double cale pour étau force de serrage 2,2kN MITEE-BITE 39170200
Référence web : A589-C605318
|
12,3 | 13,2 | 14,5 | 15,9 | 10,4 | 12,7 | 5,6 | M4 | 3 | 2,2 |
|
Double cale pour étau force de serrage 6,6kN MITEE-BITE 39170210
Référence web : A589-A188018
Référence : F3300200012 |
18,6 | 20,3 | 19 | 23,8 | 16,1 | 19,05 | 9,5 | M6 | 5 | 6,7 |
|
Double cale pour étau force de serrage 8,8kN MITEE-BITE 39170220
Référence web : A589-A024873
Référence : 330020000 |
24,8 | 26,9 | 25,9 | 31,7 | 20,8 | 25,4 | 12,7 | M8 | 6 | 8,9 |
