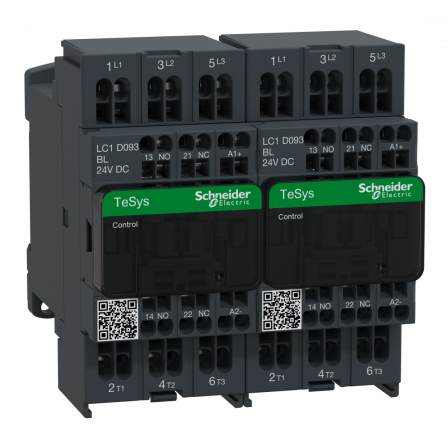

9A 1F 1O 24V BC RES. SCHNEIDER ELECTRIC LC2D093BL
Voir les documents
Voir les détails techniques
Références
K2104300032
Web : D557-A612342
Fabricant : LC2D093BL
Documents
Fiches technique
Notice
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
TeSys - contacteur-inverseur D - verrouillage méca - 3P - 3F - contacts auxiliaires 1F+1O - bobine 24VCC - avec antiparasite - 0,8 à 1,25 Uc - 16A<= 440VCA AC-1 | 9A<= 440VCA AC-3 - fusible 20A gG | 25A gG - bornes à ressort
| largeur | 90 |
| fonction | contacteur-inverseur |
| hauteur | 99 |
| profondeur | 95 |
| puissance de fonctionnement nominale, AC-3, 400 V | 4 |
| nombre de contacts à fermeture en tant que contacts principaux | 3 |
| nombre de contacts ouverture en tant que contacts principaux | 0 |
| nombre de contacts auxiliaires à fermeture | 1 |
| nombre de contacts auxiliaires à ouverture | 1 |
| courant de fonctionnement nominal CA-3, 400 V | 9 |
| courant de fonctionnement nominal CA-1, 400 V | 16 |
| convient pour montage sur barres profilées | Oui |
| tension d'alimentation de courant nominal CC | 24,0 24,0 |
| type de tension de fonctionnement | DC |
| indice de protection (IP) | IP20 |
| type de raccordement du circuit principal | raccordement par borne à ressort |
| finition du raccordement électrique du circuit auxiliaire / commande | raccordement par borne à ressort |
| tension de fonctionnement CC | 440,0 440,0 |
| type de tension d'actionnement | DC |
| degré de protection (NEMA) | autre |
| puissance de fonctionnement nominale NEMA | 3,73 |
| Gamme | Tesys d |
| Type de produit | Tesys lc2d avec bobine basse consommation |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
