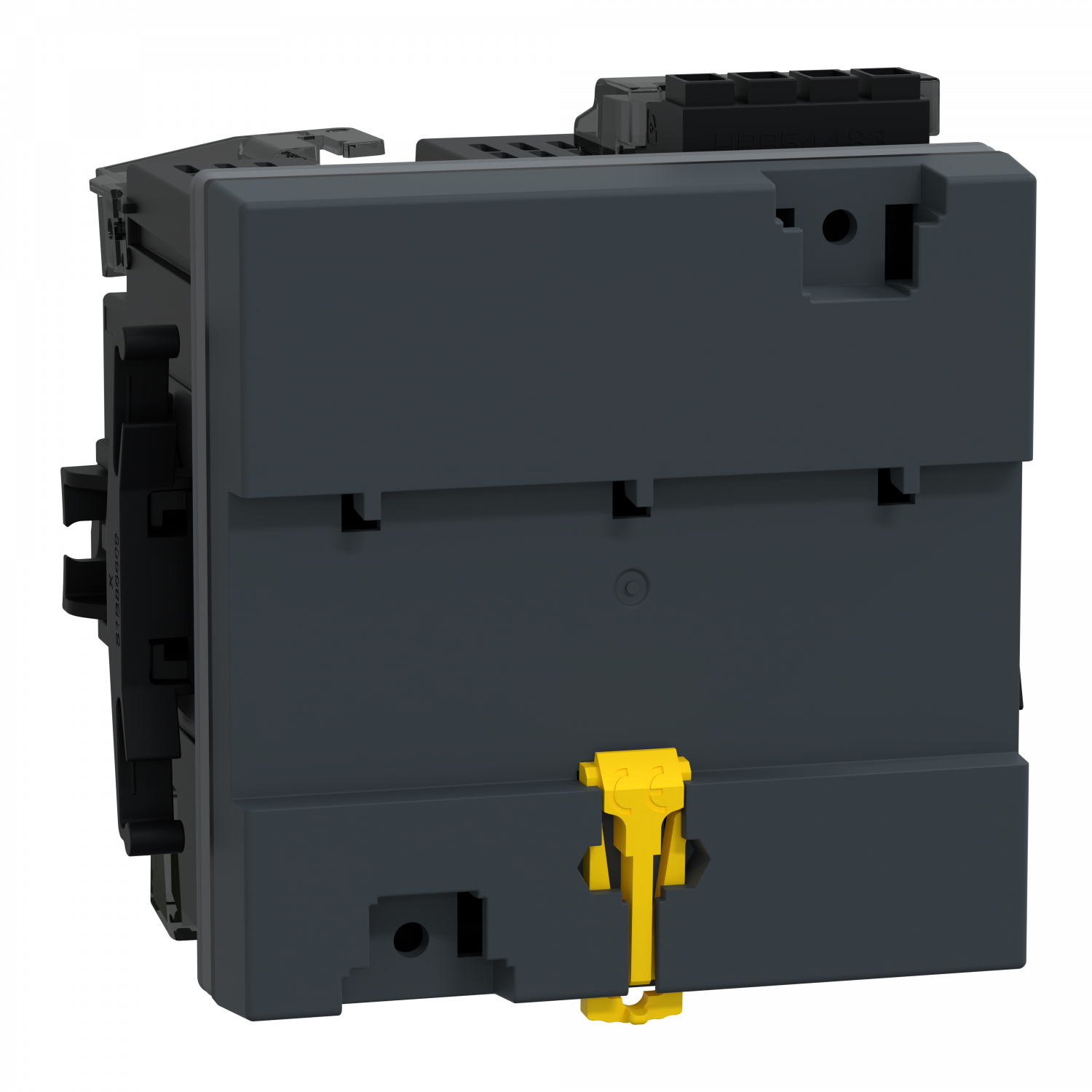

PowerLogic - Centrale de mesure - PM5563 - IP+RS485 - mémoire - 4E/2S sans visu SCHNEIDER ELECTRIC METSEPM5563
Référence web : D557-C566872
Référence fabricant : METSEPM5563
Référence fabricant : METSEPM5563
PowerLogic - Centrale de mesure - PM5563 - IP+RS485 - mémoire - 4E/2S sans visu
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Cette centrale de mesure sans afficheur PowerLogic PM5563 calcule la puissance active/réactive et présente en temps réel les valeurs efficaces des 3P+N, 1P+N, 3P. Analyse de l'énergie jusqu'à 63ème harmonique. IP+RS485, Mémoire, 4E2S.
Documentations techniques
Fiches technique
Détails techniques
| mode de pose | rail DIN |
| largeur | 112 |
| modèle | transformateur de mesure |
| hauteur | 101,2 |
| profondeur | 89 |
| mémoire de valeur mesurée | Oui |
| écran | optionnel |
| courant maximal (Imax) | 20 |
| mesure des harmoniques | Oui |
| facteur de puissance cos phi | Oui |
| puissance apparente | Oui |
| angle de phase (cos phi) | Oui |
| nombre d'entrées numériques | 2 |
| nombre de sorties numériques | 4 |
| nombre d'entrées analogiques | 0 |
| nombre de sorties analogiques | 0 |
| type de tension d'alimentation | AC/DC |
| protocole pris en charge pour PROFIBUS | Non |
| supporte protocole Modbus | Oui |
| protocole pris en charge pour autres systèmes de bus | Oui |
| indice de protection (IP), face avant | autre |
| nombre de ports Ethernet | 0 |
| ampèremètre | Oui |
| varmètre | Oui |
| compte-tours | Non |
| fréquencemètre | Oui |
| compteur d'impulsions | Non |
| voltmètre | Oui |
| appareil de mesure de la puissance effective | Oui |
| avec interface de communication RS-485 | Oui |
| section de raccordement cable rigide | 0,82 3,31 |
| protocole pris en charge pour PROFINET IO | Non |
| tension d'alimentation CA 50 Hz | 100,0 480,0 |
| tension d'alimentation CA 60 Hz | 100,0 480,0 |
| tension d'alimentation DC | 125,0 250,0 |
| adapté à une prise RJ | Non |
| étalonné | Non |
| sortie d'impulsion | optique |
| type de pôle | trois conducteurs/quatre conducteurs |
| mesure de la courbe de charge | Oui |
| courant nominal (In) | 5 |
| plage de mesure de la fréquence | 45,0 65,0 |
| résolution d'écran (horizontale) | 128 |
| résolution d'écran (verticale) | 128 |
| classe de précision puissance active selon IEC 62053-22 | 0.2S |
| classe de précision puissance réactive selon IEC 62053-23 | autre |
| fréquence d'échantillonnage | 12800 |
| nombre d'entrées de mesure de tension | 4 |
| nombre d'entrées de mesure du courant | 8 |
| supporte le protocole IEC 61850 Ethernet | Non |
| supporte le protocole OPC UA PubSub | Non |
| avec journal d'audit (audit log) | Oui |
| avec signature firmware | Non |
| avec journal des événements de sécurité (security event log) | Oui |
| avec contrôle d'accès basé sur les rôles (RBAC) | Non |
| webserveur avec protocole de transfert HTTPS | Oui |
| avec interface de communication KNX | Non |
| avec interface de communication M-Bus | Non |
| écran déporté | Non |
| Gamme | Powerlogic |
| Type de produit | Pm5000 |
