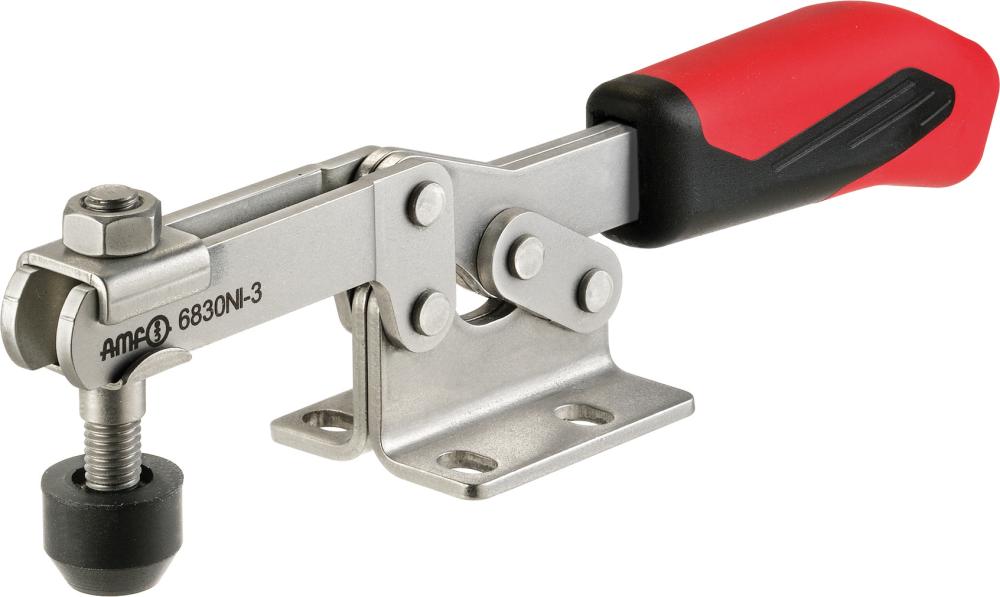

Sauterelle tirée 6830NI T.1 inox AMF 39490010

Référence : B3300500009
Référence web : A589-A106818
Référence fabricant : 39490010

Sauterelle tirée avec embase horizontale, acier inoxydable, poli. Modèle : sauterelle tirée à levier ouvert et embase de face. Galvanisée et passivée. Rivets en acier inoxydable articulés sur coussinets cémentés, sauf sur les tailles 0 et 1 en raison du manque de place. Les articulations sont graissées. Manche ergonomique, résistant à l’huile, avec grand appui de la main et élément souple. Élément de serrage sécurisé avec protection des doigts. Vis de placage imperdable sur l'extrémité du bras de serrage.. Livraison : complète avec vis de placage en acier inoxydable. Convient également à une utilisation dans l'industrie alimentaire.

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Détails techniques

Taille	01
F1 (kN)	0,8
F2 (kN)	1,1
Vis de placage	M5 x 30
Poids (g)	105
A	5
B	42
C	13–14,5
D	5,2
D1	–
E	18,7
F	8
H	19
H1	30
H2	49
HW min.	–3
HW max.	2,5
I	10
K	5,5
L	–
L1	120
M	18–21,5
M1	–
N	34
P	34
alpha	90°

Produits similaires

	Taille	L1	M	M1	N	P	alpha	K
Sauterelle tirée 6830 T.0 AMF 39390000 Référence web : A589-A361851 Référence : C3300200099 Détails		79	16	–	25	25,5	90°	6,3
Sauterelle tirée 6830 T.1 AMF 39390010 Référence web : A589-A131925 Référence : B3300200015 Détails	01	120	18–21,5	–	34	34	90°	5,5
Sauterelle tirée 6830 T.2 AMF 39390020 Référence web : A589-A109422 Référence : B3300500011 Détails	02	162	19,5–29,5	28,5	42	38	90°	6
Sauterelle tirée 6830 T.3 AMF 39390030 Référence web : A589-A174162 Référence : B3300200041 Détails	3	206	22–31,8	31,6	45,5	50	90°	7
Sauterelle tirée 6830 T.4 AMF 39390040 Référence web : A589-A115313 Référence : B3300200007 Détails	04	287	29–43	43	58	57	90°	8
Sauterelle tirée 6830 T.5 AMF 39390050 Référence web : A589-A115311 Référence : B3300200006 Détails	5	321	41,5	–	58	77	90°	12,5
Sauterelle tirée 6830NI T.0 inox AMF 39490000 Référence web : A589-A149159 Référence : B3300200026 Détails		79	16	–	25	25,5	90°	6,3
Sauterelle tirée 6830NI T.2 inox AMF 39490020 Référence web : A589-A151678 Référence : B3300500106 Détails	02	162	22–31,8	28,5	42	38	90°	6
Sauterelle tirée 6830NI T.3 inox AMF 39490030 Référence web : A589-A210249 Référence : B3300200091 Détails	3	206	41,5	31,6	45,5	50	90°	7
Sauterelle tirée 6832 T.0 AMF 39400000 Référence web : A589-A572709 Référence : B3300200489 Détails		79			12	25,5	90°	6,3
