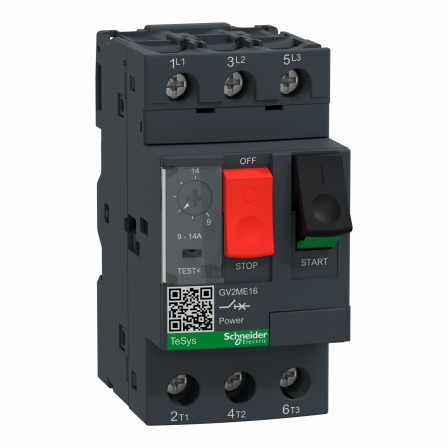

Accueil › CATALOGUES ›ELECTRICITE AUTOMATISMES ›COMPOSANTS INDUSTRIELS ›DISJONCTEUR MOTEUR ›SCHNEIDER ELECTRIC › TeSys GV2 › TeSys - disjoncteur moteur magnéto-thermique GV2ME - 3P - réglage th. 9 à 14A SCHNEIDER ELECTRIC GV2ME16TQ

TeSys - disjoncteur moteur magnéto-thermique GV2ME - 3P - réglage th. 9 à 14A SCHNEIDER ELECTRIC GV2ME16TQ

Référence web : D557-C568421
Référence fabricant : GV2ME16TQ

TeSys - disjoncteur moteur magnéto-thermique GV2ME - 3P - réglage th. 9 à 14A

Conditionnement :

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

TeSys - disjoncteur moteur magnéto-thermique GV2ME - 3P - commande par bouton poussoir - réglage th. 9 à 14A - moteur : 5.5kW à 400/415 V CA 50/60 Hz - courant déclench. magnétique 170A - contacts auxiliaires - borniers à vis-étrier

Documentations techniques

Fiches technique

Détails techniques

largeur	45
hauteur	89
profondeur	78,2
puissance de fonctionnement nominale, AC-3, 400 V	5,5
avec commutateur auxiliaire intégré	Non
courant permanent nominal (Iu)	14
avec déclencheur à sous-tension intégré	Non
nombre de pôles	3
tension de fonctionnement normale	690,0 690,0
réglage de courant du déclencheur de surcharge	9,0 14,0
puissance dissipée	2,5
indice de protection (IP)	IP20
avec protection thermique contre la surcharge	Oui
type de raccordement du circuit principal	raccordement à vis
finition de l'élément d'actionnement	bouton-poussoir
technique de déclenchement	thermomagnétique
puissance de fonctionnement nominale, CA-3, 230 V	3
courant de commutation de court-circuit limite nominal Icu à 400 V, CA	15
plage de réglage du déclencheur de court-circuit non retardé	170,0 170,0
sensible à une défaillance de phase	Oui
type de construction de l'appareil	appareil complet installé dans un boîtier
Gamme	Tesys gv
Type de produit	Tesys gv2 me
