Tirette Ott SK40-M16 avectaraudage FORMAT 36850050

Référence web : A589-C603696
Référence fabricant : 36850050

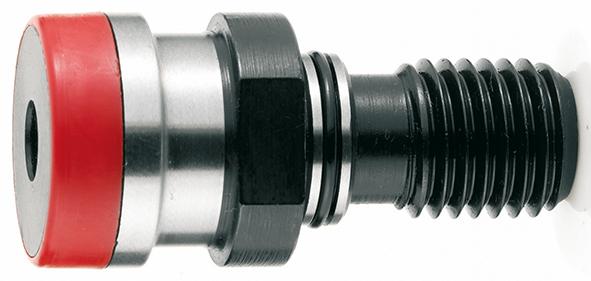

Tirette Ott SK40-M16 avectaraudage

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Tirette, rainure circulaire Ott avec alésage traversantModèle : trempée par cémentation, dureté de HRC 58 ± 2, profondeur de cémentation 0,5 - 0,8. Le filet est roulé conformément à la norme DIN, rectifié parallèlement et bruni. Applications : pour les outils à queue cône fort ISO 7388-1 (DIN 69871) et ISO 7388-2 (JIS B 6339 MAS/ BT) sur les centres d’usinage et les machines CN.

Détails techniques

SK	40
d1 (mm)	25
d2 (mm)	21,1
d3 (mm)	17
G	M16
l1 (mm)	53
l2 (mm)	25
degrés	15
