A9 12 CONNECTEURS TI24 SCHNEIDER ELECTRIC A9XC2412
Voir les documents
Voir les détails techniques
Références
Web : D557-C540445
Fabricant : A9XC2412
Documents
Fiches technique
Notice
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.

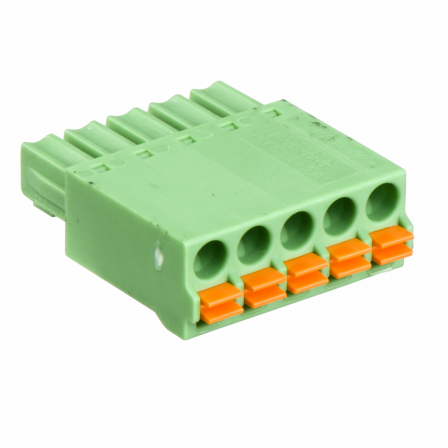

Acti9 SmartLink - connecteurs TI24 - lot de 12 - connecteur à bornes à ressort 5 broches - accessoire de connexion
| largeur | 19,54 |
| hauteur | 7,8 |
| profondeur | 22,9 |
| tension assignée (Ue) | 24 |
| avec protection des fils | Oui |
| nombre de pôles | 5 |
| finition des contacts | goupille |
| température ambiante | 0,0 60,0 |
| température de fonctionnement | 0,0 65,0 |
| classe d'inflammabilité du matériau isolant selon UL 94 | V0 |
| tension nominale de tenue aux chocs | 2,5 |
| type de raccordement électrique | raccordement par borne à ressort |
| catégorie de surtension | III |
| degré de pollution | 2 |
| diamètre du contact à fiche | 2,2 |
| insert de contact sans contact | Non |
| section de raccordement cable rigide | 0,5 1,5 |
| section de conducteur connectable à fil fin avec embout de câble | 0,25 0,75 |
| section de conducteur connectable à fil fin sans embout de câble | 0,25 1,5 |
| section de raccordement cable souple | 0,5 1,5 |
| avec conducteur de protection | Non |
| matériau du contact | nickel |
| matériau de l'insert de connecteur | thermoplastique |
| courant assigné In | 8 |
| nombre min. de cycles d'insertion | 100 |
| nombre de contacts d'alimentation | 0 |
| nombre de contacts de commande | 5 |
| Gamme | Enerlinx |
