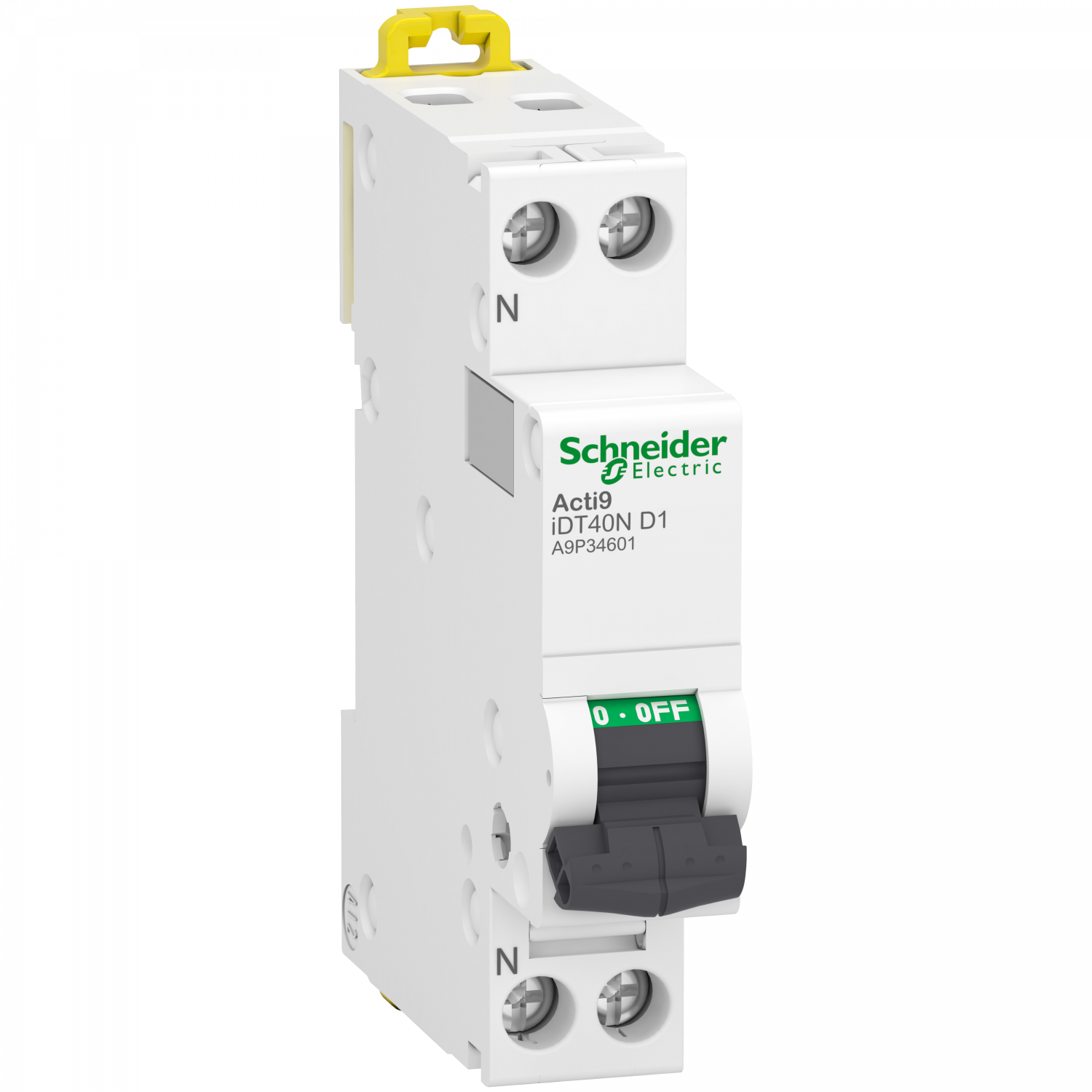

Acti9 iDT40N - Disjoncteur modulaire - 1P+N - 1A - Courbe D - 6000A/10kA SCHNEIDER ELECTRIC A9P34601
Voir les documents
Voir les détails techniques
Références
D2103600362
Web : D557-A531102
Fabricant : A9P34601
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Ce disjoncteur modulaire de la gamme Acti9 iDT40N est dédié aux applications tertiaires. En version 1P+N 1A Courbe D, son pouvoir de coupure assigné est de 6000A (EN61009-1) ou de 10kA (EN60947-2) sur les réseaux 230Vca.
| type de tension | AC |
| profondeur d'encastrement | 44 |
| calibre/courant nominal assigné (In) | 1 |
| tension assignée (Ue) | 230 |
| fréquence | 50,0 50,0 |
| caractéristique de déclenchement (type/courbe) | D |
| tension d'isolement assignée (Ui) | 400 |
| classe de limitation d'énergie (I²t) | 3 |
| catégorie de surtension | 3 |
| degré de pollution | 3 |
| largeur en nombre de modules | 1 |
| antidéflagration | Non |
| puissance dissipée | 2,5 |
| indice de protection (IP) | IP20 |
| nombre de pôles protégés | 1 |
| pôle neutre sectionné simultanément | Oui |
| section de raccordement cable rigide | 1,0 16,0 |
| section de raccordement cable souple | 1,0 10,0 |
| température ambiante en fonctionnement | -25,0 70,0 |
| montage encastré | Non |
| produits auxiliaires associables | Non |
| nombre de pôles (total) | 2 |
| pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) | 6 |
| pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) | 10 |
| tension assignée de tenue aux chocs (Uimp) | 4 |
| Gamme | Acti9 idt40 |
| Type de produit | Disjoncteur dt40 1pn vis |
