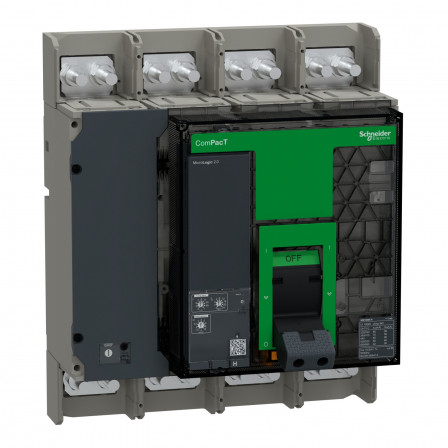

ComPacT NS1000H - disjoncteur - MicroLogic 2.0 1000A - 4P - 70kA - fixe - manuel SCHNEIDER ELECTRIC C100H420FM

Référence web : D557-C564517
Référence fabricant : C100H420FM

ComPacT NS1000H - disjoncteur - MicroLogic 2.0 1000A - 4P - 70kA - fixe - manuel

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

ComPacT NS1000H - disjoncteur distribution - déclencheur MicroLogic 2.0 1000A - 4P4D -PdC H - performance 70kA 415Vca 50/60Hz - montage fixe - commande manuelle - prise avant - largeur 280mm - IP40 - IK07 - CEI 60947-2

Documentations techniques

Fiche technique

Détails techniques

nombre de contacts auxiliaires à fermeture	0,0
nombre de contacts auxiliaires à ouverture	0,0
courant permanent nominal (Iu)	1000,0
avec déclencheur à sous-tension intégré	Non
nombre de pôles	4,0
réglage de courant du déclencheur de surcharge	1000,0
nombre de contacts auxiliaires à deux directions	0,0
tension assignée (Ue)	690,0
indice de protection (IP)	IP40
position du raccordement de circuit principal	frontal
commande motorisée intégrée	Non
type de raccordement du circuit principal	raccordement à vis
finition de l'élément d'actionnement	manette / levier
relais de signalisation de déclenchement disponible	Oui
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz	70,0
plage de réglage du déclencheur de court-circuit non retardé	10000,0
adapté à un montage de profilés chapeaux	Non
protection intégrée contre les mises à la terre accidentelles	Non
commande motorisée en option	Oui
type de construction de l'appareil	technique d'encastrement fixe pour appareil encastré
montage de profilés chapeaux en option	Non
appareil complet avec unité de protection	Oui
Gamme	Compact ns
Type de produit	Ns 800/1250 fav vert ou blanc
