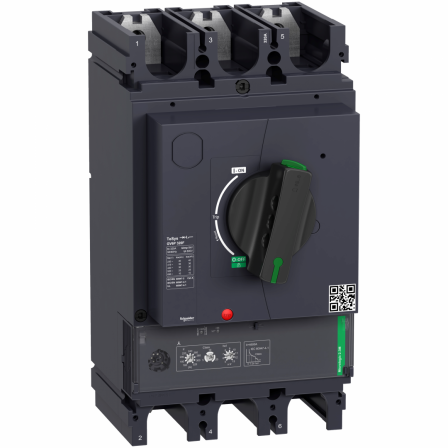

Disjonc moteur 160 à 320A 36kA SCHNEIDER ELECTRIC GV6P320F
Voir les documents
Voir les détails techniques
Références
L2103600004
Web : D557-A635373
Fabricant : GV6P320F
Documents
Fiches technique
Notice
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
TeSys GV - disjoncteur moteur - 160 à 320A - 36kA - 3P - magnétothermique - H255mmxL140mmxP179mm - catégorie d'emploi : catégorie A - tension assignée : 690 V CA 50/60 Hz - IP40 - anthracite (RAL 7016) - poignée rotative directe
| largeur | 140 |
| hauteur | 255 |
| profondeur | 179 |
| puissance de fonctionnement nominale, AC-3, 400 V | 250 |
| avec commutateur auxiliaire intégré | Non |
| courant permanent nominal (Iu) | 320 |
| avec déclencheur à sous-tension intégré | Non |
| nombre de pôles | 3 |
| tension de fonctionnement normale | 0,0 690,0 |
| réglage de courant du déclencheur de surcharge | 160,0 320,0 |
| puissance dissipée | 57,6 |
| indice de protection (IP) | IP40 |
| avec protection thermique contre la surcharge | Oui |
| type de raccordement du circuit principal | raccordement à vis |
| finition de l'élément d'actionnement | bouton rotatif |
| technique de déclenchement | thermomagnétique |
| puissance de fonctionnement nominale, CA-3, 230 V | 132 |
| courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 36 |
| plage de réglage du déclencheur de court-circuit non retardé | 320,0 320,0 |
| sensible à une défaillance de phase | Oui |
| type de construction de l'appareil | appareil complet installé dans un boîtier |
| Gamme | Tesys gv |
| Type de produit | Tesys gv5 et gv6 |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
Produits similaires
|
|
largeur | hauteur | profondeur | puissance de fonctionnement nominale, AC-3, 400 V | courant permanent nominal (Iu) | réglage de courant du déclencheur de surcharge | puissance de fonctionnement nominale, CA-3, 230 V | courant de commutation de court-circuit limite nominal Icu à 400 V, CA |
|---|---|---|---|---|---|---|---|---|
Disjonc moteur 110 à 220A 36kA SCHNEIDER ELECTRIC GV5P220F
H2103600689
Référence : H2103600689 Référence web : D557-C558386 Référence fabricant : GV5P220F |
105
|
161
|
155
|
132
|
220
|
100,0 220,0
|
90
|
36
|
Disjonc moteur 110 à 220A 70kA SCHNEIDER ELECTRIC GV5P220H
D557-C558387
Référence web : D557-C558387 Référence fabricant : GV5P220H |
105
|
161
|
155
|
132
|
220
|
100,0 220,0
|
90
|
70
|
Disjonc moteur 160 à 320A 36kA SCHNEIDER ELECTRIC GV6P320FActuel
L2103600004
Référence : L2103600004 Référence web : D557-A635373 Référence fabricant : GV6P320F |
140
|
255
|
179
|
250
|
320
|
160,0 320,0
|
132
|
36
|
Disjonc moteur 160 à 320A 70kA SCHNEIDER ELECTRIC GV6P320H
D557-C558388
Référence web : D557-C558388 Référence fabricant : GV6P320H |
140
|
255
|
179
|
250
|
320
|
160,0 320,0
|
132
|
70
|
Disjonc moteur 250 à 500A 36kA SCHNEIDER ELECTRIC GV6P500F
D557-C558389
Référence web : D557-C558389 Référence fabricant : GV6P500F |
140
|
255
|
179
|
400
|
500
|
250,0 500,0
|
200
|
36
|
Disjonc moteur 250 à 500A 70kA SCHNEIDER ELECTRIC GV6P500H
D557-C558390
Référence web : D557-C558390 Référence fabricant : GV6P500H |
140
|
255
|
179
|
400
|
500
|
250,0 500,0
|
200
|
70
|
Disjonct moteur 70 à 150A 36kA SCHNEIDER ELECTRIC GV5P150F
D2103600365
Référence : D2103600365 Référence web : D557-A545281 Référence fabricant : GV5P150F |
105
|
161
|
155
|
110
|
70
|
70,0 150,0
|
75
|
36
|
Disjonct moteur 70 à 150A 70kA SCHNEIDER ELECTRIC GV5P150H
D557-C556959
Référence web : D557-C556959 Référence fabricant : GV5P150H |
105
|
161
|
155
|
110
|
150
|
70,0 150,0
|
75
|
70
|
