fiche coudée tuyau auto serreur PREVOST CPI 086810CNRE

Référence : 270330409
Référence web : B374-A095015
Référence fabricant : CPI 086810CNRE

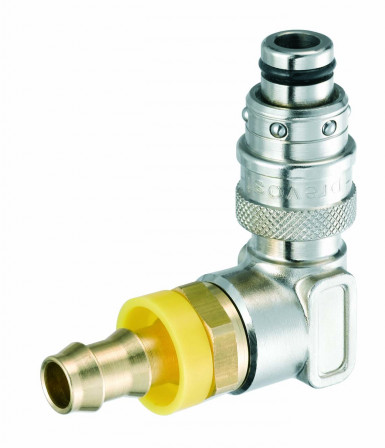

fiche coudée à 90° PREVOST CPI 086810CNRE , diamètre de passage 8 mm pour tuyau auto serreur Ø int. = 10 mm

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

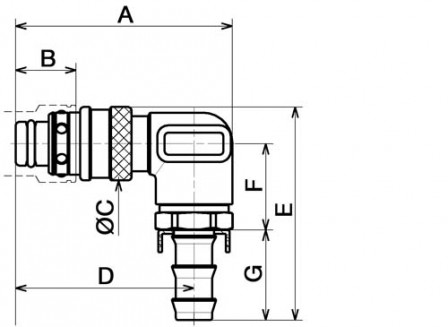

Schémas

Schéma

Détails techniques

A (mm)	59
B (mm)	16,4
C (mm)	20
D (mm)	48,5
E (mm)	58
F (mm)	23,5
G (mm)	24,5
Diamètre de passage (mm)	8
Type de montage	fiche
Diamètre tuyaux (mm)	10
Poids net (gr)	121
Pression (bar)	10
Matière coupleur	laiton nickelé
Débit maximum (l/min)	30
Température maximum en continu (C°)	90°C
Connexion	6 billes
Matiere du joint	NBR
Forme	coudé 90°

Produits similaires

	Diamètre de passage (mm)	Forme	Raccordement	Type de montage	Diamètre tuyaux (mm)	Pression (bar)	Débit maximum (l/min)	Matière coupleur	Température maximum en continu (C°)	Température maximum en continu (C°)	Connexion	Matiere du joint
fiche coudée taraudée PREVOST CPI 086101RE Référence web : B374-A098361 Référence : 270330034 Détails	8	coudé 90°	FBSPP 1/4	fiche		10	30	laiton nickelé	90°C	90°C	6 billes	NBR
fiche coudée taraudée PREVOST CPI 086101RO Référence web : B374-A098346 Référence : 270330016 Détails	8	coudé 135°	FBSPP 1/4	fiche		10	30	laiton nickelé	90°C	90°C	6 billes	NBR
fiche coudée taraudée PREVOST CPI 126102RE Référence web : B374-A207187 Référence : J2703300070 Détails	12	coudé 90°	FBSPP 3/8	fiche		10	85	laiton nickelé	90°C	90°C	6 billes
fiche coudée taraudée PREVOST CPI 126102RO Référence web : B374-A426337 Référence : J2703300247 Détails	12	coudé 135°	FBSPP 3/8	fiche		10	85	laiton nickelé	90°C	90°C	6 billes
fiche coudée tuyau auto serreur PREVOST CPI 086810CNRO Référence web : B374-A276798 Référence : J2703300156 Détails	8	coudé 135°		fiche	10	10	30	laiton nickelé	90°C	90°C	6 billes	NBR
fiche coudée tuyau auto serreur PREVOST CPI 086813CNRE Référence web : B374-A095034 Référence : 270330411 Détails	8	coudé 90°		fiche	13	10	30	laiton nickelé	90°C	90°C	6 billes	NBR
fiche coudée tuyau auto serreur PREVOST CPI 086813CNRO Référence web : B374-A303173 Référence : J2703300166 Détails	8	coudé 135°		fiche	13	10	30	laiton nickelé	90°C	90°C
fiche coudée tuyau auto serreur PREVOST CPI 126813CNRE Référence web : B374-A098329 Référence : 270330413 Détails	12	coudé 90°		fiche	13	10	85	laiton nickelé	90°C	90°C	6 billes
fiche coudée tuyau auto serreur PREVOST CPI 126813CNRO Référence web : B374-A303177 Référence : J2703300167 Détails	12	coudé 135°		fiche	13	10	85	laiton nickelé	90°C	90°C	6 billes
fiche coudée tuyau auto serreur PREVOST CPI 126816CNRE Référence web : B374-A095016 Référence : 270330410 Détails	12	coudé 90°		fiche	16	10	85	laiton nickelé	90°C	90°C	6 billes
