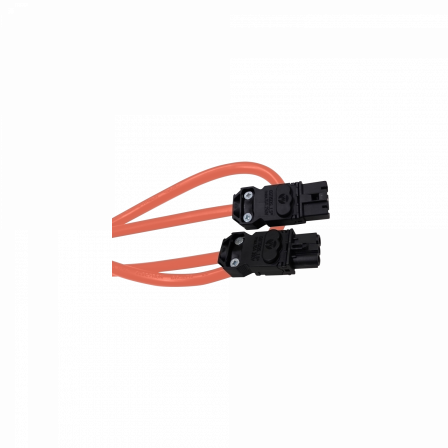

PanelSeT - Cable interconn.lampe - LED - IEC - Orange SCHNEIDER ELECTRIC NSYLAM1MN
Voir les documents
Voir les détails techniques
Références
Web : D557-C547086
Fabricant : NSYLAM1MN
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| section nominale du conducteur | 1,5 |
| isolation des fils | polychlorure de vinyle (PVC) |
| marquage du conducteur | couleur |
| poids | 0,118 |
| fil auxiliaire | Non |
| tension nominale U | 500 |
| élément de câblage | non |
| couleur de gaine | orange |
| forme du conducteur | rond |
| matériau du conducteur | cuivre |
| blindage sur élément de câblage | sans |
| blindage sur câblage | sans |
| matériau de la gaine | polychlorure de vinyle (PVC) |
| classe du conducteur | classe 5 - âme souple fil fin |
| armature/ferraillage | sans |
| température extérieure admissible du câble, en mouvement | -16,0 65,0 |
| température extérieure admissible du câble, fixe | -10,0 60,0 |
| protection contre les torsions | Oui |
| tension nominale U0 | 300 |
| blindage | Non |
| nombre de conducteurs | 3 |
| organe de support | sans |
| sans halogène selon IEC 60754-2 | Oui |
| largeur de conduite approx. | 8 |
| hauteur de conduite approx. | 0,7 |
| à faible dégagement de fumée selon IEC 61034-2 | Oui |
| température max. admissible du conducteur | 65 |
| gaine protectrice | autre |
| diamètre externe approx. | 3 |
| avec conducteur de protection | Oui |
| résistant à l'huile selon IEC 60811-404 | Oui |
| résistant au froid selon EN 60811-504+505+506 | Oui |
| surface du conducteur | nu |
| classe de réaction au feu selon EN 13501-6 | sans |
| classe de production de fumée selon EN 13501-6 | sans |
| classe de gouttelettes/particules enflammées selon EN 13501-6 | d0 |
| classe de production d'acide selon EN 13501-6 | sans |
| taille AWG | 16 |
| coupe transversale nominale conducteur (AWG) | 10 |
| rayon de courbure min. admis, application mobile avec guidage forcé | 180 |
| rayon de courbure min. admis, application mobile/libre mouvement | 90 |
| rayon de courbure min. admis, application stationnaire/installation permanente | 45 |
| spécification de l'isolation principale | autre |
| spécification du matériau gaine externe | autre |
| matériau de renfort | cuivre |
| géométrie du câble | rond |
| retardateur de flamme selon IEC 60332-1-2 | Oui |
| retardateur de flamme selon IEC 60332-3-21 (Cat A F/R) | Oui |
| retardateur de flamme selon IEC 60332-3-22 (Cat A) | Non |
| retardateur de flamme selon IEC 60332-3-23 (Cat B) | Oui |
| retardateur de flamme selon IEC 60332-3-24 (Cat C) | Oui |
| retardateur de flamme selon IEC 60332-3-25 (Cat D) | Oui |
| sans halogène selon IEC 60754-1 | Oui |
| sans halogène selon IEC 60754-3 | Oui |
| Gamme | Panelset |
| Type de produit | Eclairage |
| Obsolète | 1 |
Ce produit m'intéresse
Cet article n'est plus disponible à la vente. Vous pouvez nous contacter pour trouver un article équivalent.
