PLATEAU ACPG09 F -75/90 MOYEU 2517 ACPG09F
Référence : D2400100235
Référence web : A922-A429340
Référence fabricant : ACPG09F
Référence web : A922-A429340
Référence fabricant : ACPG09F

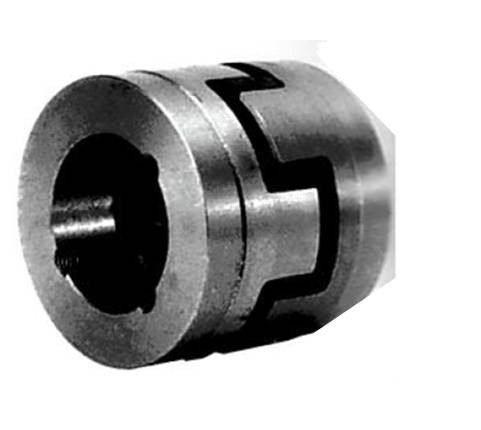

PLATEAU ACPG09 F -75/90 MOYEU 2517
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
D’un emploi extrêmement simple, très économiques à l’usage, ces accouplements sont particulièrement adaptés aux moteurs électriques. Le décalage, axial, angulaire ou radial doit toutefois demeurer limité. Si tel n’est pas le cas, ou si la puissance ou les vibrations sont très importantes, l’utilisation d’accouplements à bandages élastiques est alors recommandée. - LEGERS : grâce à leur faible moment d’inertie, ces accouplements sont particulièrement recommandés pour les moteurs électriques à fonctionnement intermittent (démarrages fréquents). - SURS : même en cas de détérioration du bloc élastique, ces accouplements restent en “prise” et continuent d’assurer la transmission. 3 possibilités de combinaison : -1 moyeu Y + 1 moyeu Z + 1 bloc élastique - 2 moyeux Y + 1 bloc élastique - 2 moyeux Z + 1 bloc élastique
Détails techniques
| Taille | Pg09 |
| Matiere | Fonte |
| alésage D mini | 19 |
| alésage D maxi | 65 |
| Moyeu | 2517 |
| Vitesse maxi (tr/min) | 3550 |
| Couple nominal noir (94 Sh) | 1493 |
| Couple nominal rouge (98 Sh) | 1920 |
| désalignement axial | 3 |
| désalignement radial | 0,5 |
| désalignement angulaire | 1,2 |
| Moment d'inertie | 630 |

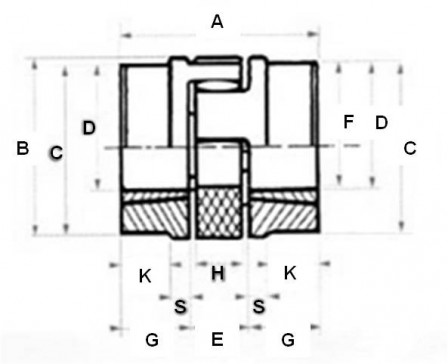

| A (mm) | 154 |
| B (mm) | 160 |
| c | 158 |
| E | 40 |
| F (mm) | 80 |
| G (mm) | 57 |
| H (mm) | 30 |
| K | 41 |
| S | 5 |
| Masse plateau alésage max | 6,6 |
