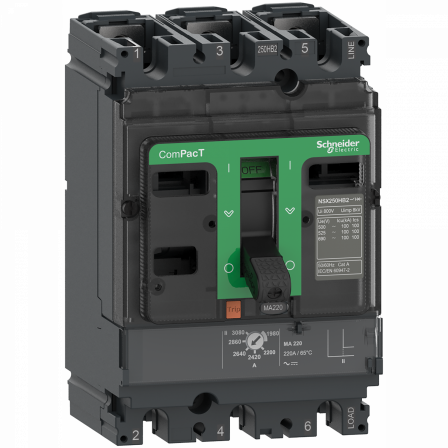

ComPacT NSX100F - Disjoncteur - MA 100A - 3P3D - 36kA - montage fixe SCHNEIDER ELECTRIC C10F3MA100
Référence web : D557-C551231
Référence fabricant : C10F3MA100
Référence fabricant : C10F3MA100
ComPacT NSX100F - Disjoncteur - MA 100A - 3P3D - 36kA - montage fixe
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Le disjoncteur moteur NSX100F est un appareil complet de la gamme ComPacT NSX. Equipé d'un déclencheur magnétique MA 100A, 3P3D PdC F, niveau de perf. 36kA 380/415V, il dispose d'une commande par maneton pour un montage sur platine.
Documentations techniques
Fiches technique
Détails techniques
| largeur | 140 |
| hauteur | 161 |
| profondeur | 86 |
| avec commutateur auxiliaire intégré | Non |
| courant permanent nominal (Iu) | 100 |
| avec déclencheur à sous-tension intégré | Non |
| nombre de pôles | 3 |
| tension de fonctionnement normale | 690,0 690,0 |
| puissance dissipée | 15,6 |
| indice de protection (IP) | IP40 |
| avec protection thermique contre la surcharge | Non |
| type de raccordement du circuit principal | raccordement à vis |
| finition de l'élément d'actionnement | autre |
| technique de déclenchement | magnétique |
| courant de commutation de court-circuit limite nominal Icu à 400 V, CA | 36 |
| plage de réglage du déclencheur de court-circuit non retardé | 600,0 1400,0 |
| sensible à une défaillance de phase | Non |
| type de construction de l'appareil | technique d'encastrement fixe pour appareil encastré |
| Gamme | Compact nsx |
| Type de produit | Nsx 100f, pdc 36 ka 380/415v fav vert ou blanc |
