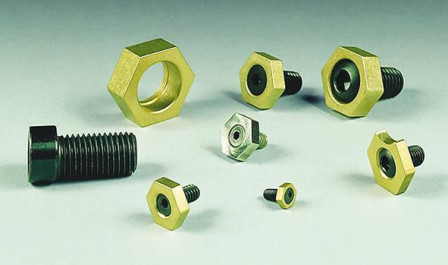

Crampon de bridage à vis excentrique pour dispositif de serrage M16 MITEE-BITE 39170050
Référence web : A589-C605790
Référence fabricant : 39170050
Référence fabricant : 39170050

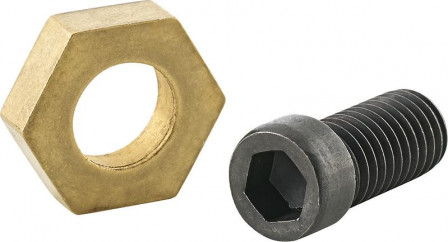

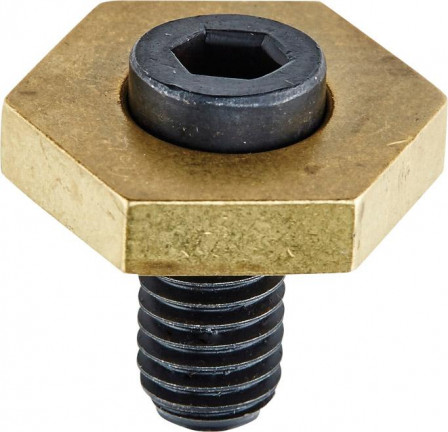

Crampon de serrage à vis excentrique. Système de serrage universel pour toutes formes de pièces à usiner, par ex. angulaires, obliques, concaves ou convexes. . Modèle : la particularité de ce dispositif de serrage est la vis en acier (résistance 10.9) avec tête excentrique. L'excentrique produit le mouvement de serrage pour une force de serrage très élevée. Une rondelle six pans en laiton sert d’élément de serrage. . Applications : en utilisant des goupilles de butée et 1 ou 2 vis de serrage, il est possible de serrer toutes les pièces à usiner de n’importe quelle forme. Le faible encombrement permet l’usinage de la surface de la pièce à usiner sans problèmes. Ainsi, la position des brides de serrage ne doit pas être prise en compte dans la programmation CN. De plus, le faible encombrement permet d’avoir un plus grand nombre de pièces par montage. Les crampons de serrage peuvent également servir de butée.. Applications : pour un vissage et un serrage sur des montures.
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander

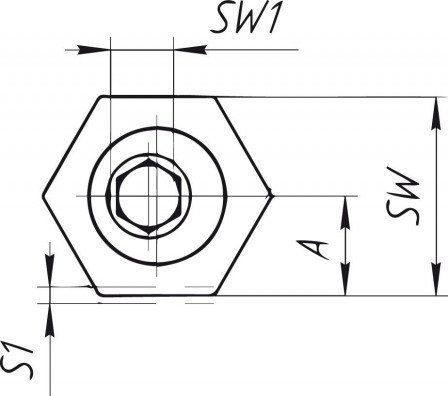

Détails techniques
Ø du filetage D (mm) | M16 |
Longueur du filetage L (mm) | 30 |
Cote s/plats (mm) | 30 |
Hauteur de rondelle H (mm) | 12,7 |
Course de l'excentrique S1 (mm) | 2,5 |
Écartement A (mm) | 15 |
Force de serrage (kN) | 27 |
WGNr. | W343 |
Nom de la marque | Mitee Bite |
Nom du fabricant | IBT Ingenieurbüro Thiermann Gm |
Numéro d’article du fabricant | X50216 |
Produits similaires
<
>
Ø du filetage D (mm) | Longueur du filetage L (mm) | Cote s/plats (mm) | Hauteur de rondelle H (mm) | Course de l'excentrique S1 (mm) | Écartement A (mm) | Force de serrage (kN) | |
---|---|---|---|---|---|---|---|
Crampon de bridage à vis excentrique pour dispositif de serrage M10 MITEE-BITE 39170030
Référence web : A589-A461760
Référence : B3300101506 |
M10 | 20 | 20 | 6,4 | 1,6 | 10,2 | 9 |
Crampon de bridage à vis excentrique pour dispositif de serrage M12 MITEE-BITE 39170040
Référence web : A589-A463568
Référence : B3300101527 |
M12 | 25 | 25 | 9,5 | 2 | 12,7 | 18 |
Crampon de bridage à vis excentrique pour dispositif de serrage M4 MITEE-BITE 39170000
Référence web : A589-A329307
Référence : B3300500459 |
M4 | 10 | 8 | 2,8 | 0,8 | 3,8 | 0,9 |
Crampon de bridage à vis excentrique pour dispositif de serrage M6 MITEE-BITE 39170010
Référence web : A589-A222003
Référence : B3300200104 |
M6 | 12 | 16 | 4,8 | 1,3 | 7,8 | 3,4 |
Crampon de bridage à vis excentrique pour dispositif de serrage M8 MITEE-BITE 39170020
Référence web : A589-A222002
Référence : B3300200103 |
M8 | 16 | 20 | 4,8 | 1 | 10,2 | 3,6 |
