Accueil › CATALOGUES ›COMPOSANTS TECHNIQUES ›TRANSMISSION MECANIQUE ›ACCOUPLEMENTS ›ACCOUPLEMENTS SEMI-ELASTIQUES › HRC › PLATEAU HRC070 TYPE F POUR 1008 HRC070F

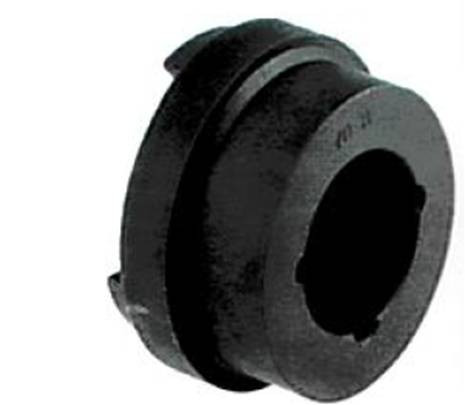

PLATEAU HRC070 TYPE F POUR 1008 HRC070F

Référence : 240010735
Référence web : A922-A122967
Référence fabricant : HRC070F

PLATEAU HRC070 TYPE F POUR 1008

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Accouplements robustes pour applications courantes. Alignement simple et rapide à la règle grâce au diamètre extérieur usiné. Transmission sécurisée même en cas de destruction du flector. Trois combinaisons possibles de montage: FF, FH et HH. J est le jeu à prévoir pour passer la clef nécessaire au montage/démontage des moyeux.

Détails techniques

Taille	70
Moyeu	1008
Alésage max, (mm)	25
Couple nominal (Nm)	31
c	20
D	23,5
De	69
B (mm)	60
E	31
F (mm)	25
G (mm)	18
J	29
désalignement radial	0,3
désalignement angulaire	1°
désalignement axial	0,2
Moment d'inertie	8,5
Rigidité torsion Nm/°	10,2

Produits similaires

	Taille	Moyeu	Alésage max, (mm)	Préalésage H9	B (mm)	c	D	E	F (mm)	G (mm)	De	désalignement radial	désalignement angulaire	désalignement axial	Moment d'inertie	Rigidité torsion Nm/°
ELEMENT ELASTIQUE HRC070 CAOUTCHOUC FRAS HRC070E Référence web : A922-A122949 Référence : 240010734 Détails	70
ELEMENT ELASTIQUE HRC090 CAOUTCHOUC FRAS HRC090E Référence web : C354-A054076 Référence : 240010180 Détails	90
ELEMENT ELASTIQUE HRC110 CAOUTCHOUC FRAS HRC110E Référence web : C354-A054073 Référence : 240010177 Détails	110
ELEMENT ELASTIQUE HRC130 CAOUTCHOUC FRAS HRC130E Référence web : C354-A054074 Référence : 240010178 Détails	130
ELEMENT ELASTIQUE HRC150 CAOUTCHOUC FRAS HRC150E Référence web : C354-A054075 Référence : 240010179 Détails	150
ELEMENT ELASTIQUE HRC180 CAOUTCHOUC FRAS HRC180E Référence web : A922-A104707 Référence : 240010647 Détails	180
ELEMENT ELASTIQUE HRC230 CAOUTCHOUC FRAS HRC230E Référence web : A922-A104711 Référence : 240010649 Détails	230
ELEMENT ELASTIQUE HRC280 CAOUTCHOUC FRAS HRC280E Référence web : D856-A122945 Référence : 240010733 Détails	280
PLATEAU HRC070 TYPE B PREALESE HRC070B Référence web : A922-A266763 Référence : F2400100331 Détails	70		32	8	60	20	23,5	31	25	18	69	0,3	1°	0,2	8,5	10,2
PLATEAU HRC070 TYPE H POUR 1008 HRC070H Référence web : A922-A270965 Référence : 240012214 Détails	70	1008	25		60	20	23,5	31	25	18	69	0,3	1°	0,2	8,5	10,2

PLATEAU HRC070 TYPE F POUR 1008 HRC070F
