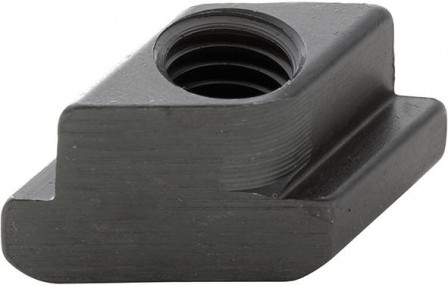

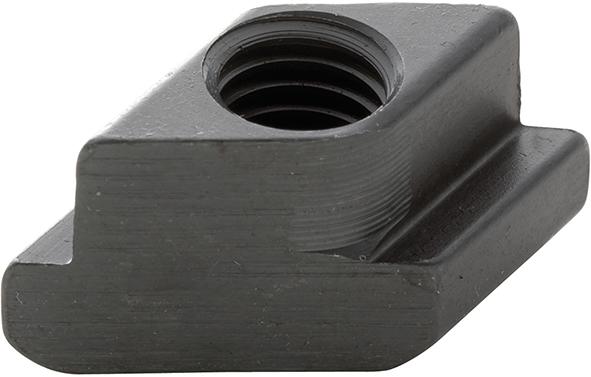

Tasseau losange DIN510 M14x16mm AMF 33830015

Référence : B3300200480
Référence web : A589-A563908
Référence fabricant : 33830015

Tasseau pour rainures en T, losange. Modèle : traité avec filetage femelle. . Applications : grâce à sa forme spéciale, le tasseau peut être introduit par le haut, si l’accès par le côté n’est pas possible. . Remarque : grâce à la surface d’appui réduite dans la rainure en T, la capacité de charge est plus faible par rapport à celle des tasseaux pour rainures en T conformes à la norme DIN 508.

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Détails techniques

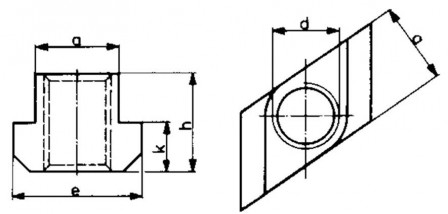

d x rainure en T	M14 x 16
Cote a (mm)	15,7
Cote e (mm)	25
Cote h (mm)	18
Cote k (mm)	9
Classe de résistance	8
WGNr.	W342
Nom de marque	AMF
Nom du fabricant	Andreas Maier GmbH & Co. KG
Référence fabricant	80275

Produits similaires

	d x rainure en T	Cote a (mm)	Cote e (mm)	Cote h (mm)	Cote k (mm)	Classe de résistance
Tasseau losange DIN510 M10x12mm AMF 33830005 Référence web : A589-A563907 Référence : B3300200479 Détails	M10 x 12	11,7	18	14	7	8
Tasseau losange DIN510 M12x14mm AMF 33830010 Référence web : A589-C602780 Détails	M12 x 14	13,7	22	16	8	8
Tasseau losange DIN510 M16x18mm AMF 33830020 Référence web : A589-C603057 Détails	M16 x 18	17,7	28	20	10	8
Tasseau losange DIN510 M20x22mm AMF 33830030 Référence web : A589-A621646 Référence : B3300200523 Détails	M20 x 22	21,7	35	28	14	6
Tasseau losange DIN510 M20x28mm AMF 33830035 Référence web : A589-C606080 Détails	M20 x 28	27,7	44	36	18	6
Tasseau losange DIN510 M24x28mm AMF 33830040 Référence web : A589-C605945 Détails	M24 x 28	27,7	44	36	18	6
Tasseau losange DIN510 M8x10mm AMF 33830003 Référence web : A589-C602504 Détails	M8 x 10	9,7	15	12	6	8
